BittWare S5PE-F | Altera Stratix V GX/GS FPGA | 16GB | VITA 57 FMC | PCIe x8 Gen3

S5-PCIe-F (S5PE-F) von BittWare ist eine PCIe x8 Karte, die auf der energieeffizienten Altera Stratix V GX/GS FPGA mit hoher Bandbreite basiert. Die Stratix V wurde für High-End-Anwendungen entwickelt und bietet einen hohen Level an Systemintegration und Flexibiltät für I/O, Routing und Processing. Die S5PE-F ist eine flexible und effiziente Lösung für Hochleistungs-Netzwerke und Hochleistungs-Signalverarbeitung, Signalverarbeitung und Datenerfassung.

Das Board bietet bis zu 16 GB DDR3 SDRAM mit optionalen Error-Correcting Codes (ECC) und der Option für bis zu 1 GByte RLDRAM3 und bis zu 72 MBytes QDRII+. Zusätzliche Flexibiltät bietet eine VITA 57 FMC Site, um die I/O und Prozessorkapazitäten des Boards zu verbessern, wodurch es eine ideale Lösung für analoge I/O und Processing wird. Das S5PE-F bietet außerdem einen Board Management Controller (BMC) zur Systemüberwachung, wodurch das Platform-Management deutlich vereinfacht wird.

Die Intel Stratix V FPGA ist optimiert für leistungsstarke Anwendungen mit hoher Bandbreite und integrierten Transceivern (bis zu 14,1 Gbps) und unterstützt Backplanes und optische Module. 1.6 Tbps Serial Switching Kapazität und bis zu 3.926 18 x 18 Variable Precision Multipliers werden unterstützt. Die Stratix V bietet außerdem PCI Express x8 über einen hard IP Block und unterstützt die Konfiguration über PCI Express über einen existierende PCI Express Link in Ihrer Anwendung. Für zusätzliche Flexibiltät unterstützt die Stratix V eine on-the-fly Rekonfiguration des Transceivers und des Kerns, während andere Teile des Designs laufen. Die FPGA wird von BittWare’s FPGA Development Kit unterstützt, das Board Support IP und Integration bietet.

Intel Stratix V GX/GS PCIe Board mit VITA 57 FMC Site

Hochgeschwindigkeits-Networking und I/O

Das S5PE-F bietet verschiedene Interfaces für serielle Hochgeschwindigkeits-I/O sowie Debug Support. Über vier SATA-Anschlüsse stehen vier SerDes Lanes zur Verfügung, um externe Speicher an den FPGA anzuschließen oder für direkte Board-to-Board Kommunikation. Das x8 PCIe Interface bietet 8 SerDes Lanes zur Stratix V FPGA. Für den Debug- und Programmier-Support stehen USB 2.0, RS-232 und JTAG Interfaces zur Verfügung. Timestamping wird unterstützt mit Möglichkeiten für einen 1 PPS und Referenztakteingang, sowie eine RS-232-Verbindung für GPS oder andere Zeitquellen.

Speicher

Das S5PE-F bietet eine extrem flexible Speicherkonfiguration mit zwei SODIMM Sites für DDR3 SDRAM, RLDRAM3 und QDRII+. Konfigurationen für Speicherkarten umfassen: bis zu 8 GBytes DDR3 mit optionalen Error-Correcting Codes (ECC); bis zu 36 MBytes QDRII+ (2 Bänke x18); oder bis zu 512 MBytes RLDRAM3 (2 Bänke x18). RLDRAM3 ist ein Hochleistungsspeicher für Systeme, die eine hohe Bandbreite und niedrige Latenz erfordern. Das Board bietet außerdem Flash-Speicher um mehrere FPGA Images zu speichern.

FMC I/O Optionen

Board Management Controller

Das fortgeschrittene Monitoring-Subsystem dieses Boards bietet einen Board Management Controller (BMC), der Messaging Protocol Commands eines Intelligent Platform Management Interface (IPMI) akzeptiert.

Der BMC bietet Steuerung der Stromzufuhr und Resets, Überwachung der Board-Sensoren, FPGA Boot-Loader, Spannungs-Overrides, Konfiguration programmierbarer Taktgeber, Zugang zu I2C Bus-Komponenten, Field-Upgrades und IPMI Messaging.

Zugriff auf den BMC ist via PCIe oder USB möglich. BittWares BittWorks II Toolkit bietet außerdem Utilities und Libraries für die Kommunikation mit den BMC-Komponenten auf einem höheren, abstrakteren Level, wodurch Developer den Zustand des Boards aus der Ferne beurteilen können.

BittWorks II Toolkit

BittWare bietet mit den BittWorks II Software Tools vollständigen Software-Support für diese Karte. Das BittWorks II Toolkit dient als Hauptinterface zwischen dem BittWare Board und dem Hostsystem. Das Toolkit umfasst Treiber, Libraries, Utilities und Beispiele für Zugriff, Integration und Entwicklerapplicationen für das BittWare Board.

FPGA Development Kit

BittWares FPGA DevKit bietet FPGA Board Support IP und Integration für die Altera FPGA-basierten Boards von BittWare. Das FDK beinhaltet FPGA-Komponenten, die vorkonfigurierte, physische Interfaces, Infrastruktur und Beispiele enthalten, wodurch die Entwicklungszeit drastisch verkürzt wird und wodurch sie sich leicht in bereits existierende FPGA Development Environments integrieren lassen.

Funktionierende Beispielprojekte illustrieren für jedes Board wie Daten zwischen den verschiedenen Interfaces verschoben werden. Zu den unterstützten Interfaces gehören DDR4, DDR3, DDR2, QDR2/+, PCIe, 10GbE, LVDS, SerDes und Double Data Rate I/O. Alle Beispielprojekte sind auf der Entwicklerseite von BittWare erhältlich.

BittWare Firmware und Partner für finanzielle Lösungen

BittWare bietet Firmware für den Stratix V FPGA auf den PCIe Boards der S5 Familie, die speziell für Anwendungen im Hochfrequenzhandel ausgelegt sind. BittWares FPGA Development Kit bietet eine solide Basis für finanzielle Anwendungen wie:

BittWare arbeitet außerdem mit verschiedenen Firmen zusammen, um Lösungen für finanzelle Forcierung zu bieten:

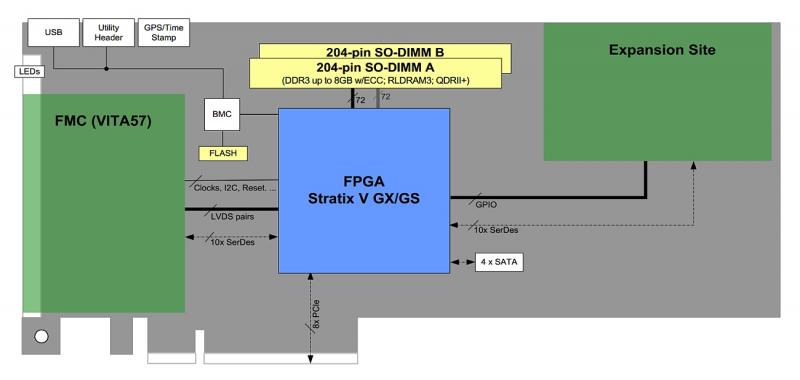

BittWare S5PCIe-F-Beschleunigerdiagramm mit Hardwareelementen, z. VITA 57 FMC-Site für E / A mit voller Unterstützung für hohe Pin-Anzahl, 4x 6 Gbit / s-SATA-Anschlüsse und USB 2.0-, RS-232- und JTAG-E / A-Dienstprogramm.
Hardware-Beschleunigerdiagramm: BittWare S5PCIe-F mit VITA 57 FMC-Site für E / A mit voller Unterstützung für hohe Pin-Anzahl.

Produktdaten

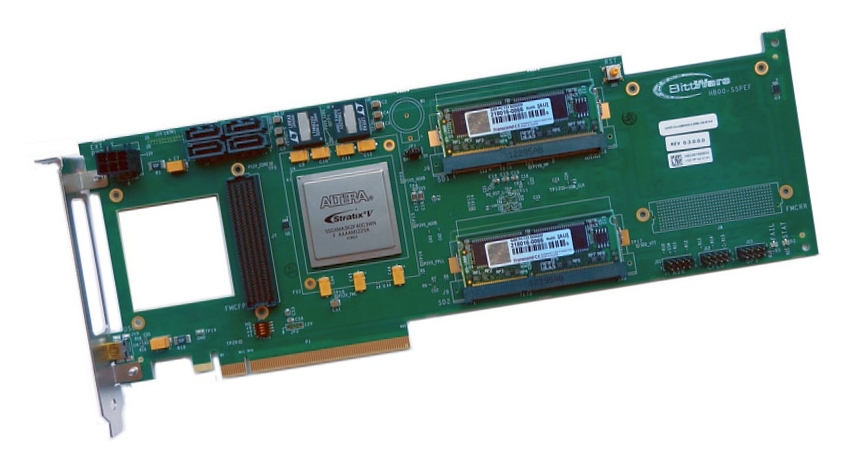

BittWare S5PCIe-F ist eine PCIe-Steckkarte mit Intel Stratix V GX / GS FPGA, die mit 32 Vollduplex- / Hochleistungs / Multi-Gigabit-SerDes-Transceivern mit bis zu 14,1 Gbit / s ausgestattet ist.
S5PCIe-F 4 ist eine PCIe-Steckkarte mit voller Länge und Standardhöhe und Intel Stratix V GX / GS-FPGA.

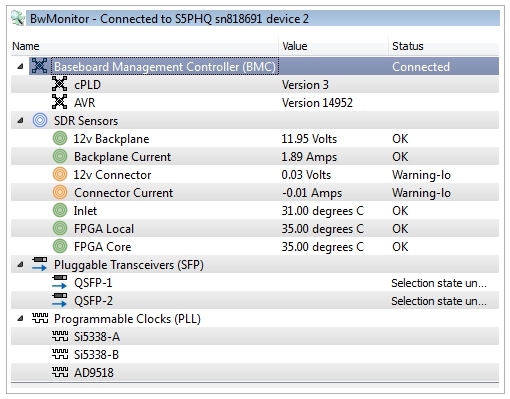

Das BittWorks II Toolkit umfasst die BwMonitor-App, die einen Einblick in die Board-Verwaltungsfunktionen wie Live-Board-Stromversorgung und Temperaturanzeige von BittWare-Hardware bietet.

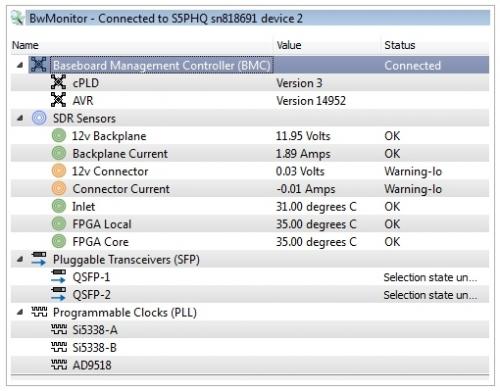

BwMonitor ist Teil des BittWorks II Toolkit: Liefert Live-Board-Leistung und Temperaturanzeige der BittWare-Hardware.
