EDT EXP4 – 1U Erweiterungssystem, vier PCI Express 2.0 ×8 Slots

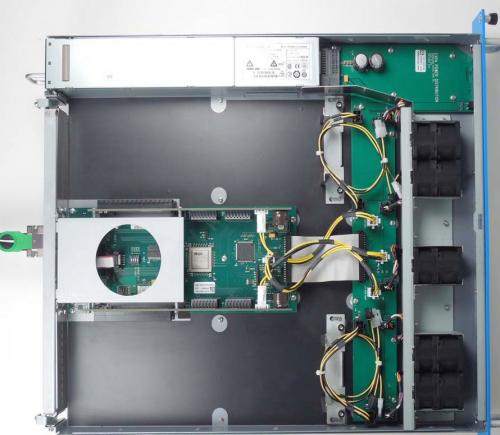

Das EDT EXP4 ist ein 1U Erweiterungssystem mit vier PCIe Generation 2.0 ×8 Slots. Erweiterungsslots. Jede der 8 Kanäle hat einen 16-Kanal-Connetor für bis zu vier PCIe 2.0 Boards, wodurch 1-, 4-, 8- oder 16-Kanal-Boards installiert werden können, wobei allerdings nur 8 Kanäle implementiert werden können.

Die Einheit kann für zusätzliche Slots genutzt werden, oder um Hochleistungs-Boards zu akzeptieren, die von typischen Host-Servern nicht unterstützt werden.

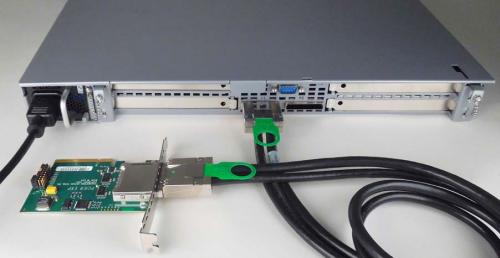

An der Rückseite befinden sich ein zwei-PCIe 2.0 ×8 Host-Anschlüsse und ein serielles Diagnostik-Interface. Die vier Erweiterungs-Slots können mit den zwei Host-Anschlüssen in diesen Konfigurationen verbunden werden: 2 + 2, 3 + 1 oder 4 + 0. Die 600 W Stromversorgung kann entfernt werden und auf 850 oder 1100 W erhöht werden. Das EXP4 hat ein 1 Meter langes PCI Express 8-Kanal Hostkabel und einen Adapter. Ein Adapter für ein Dual-Host-Kabel ist verfügbar.

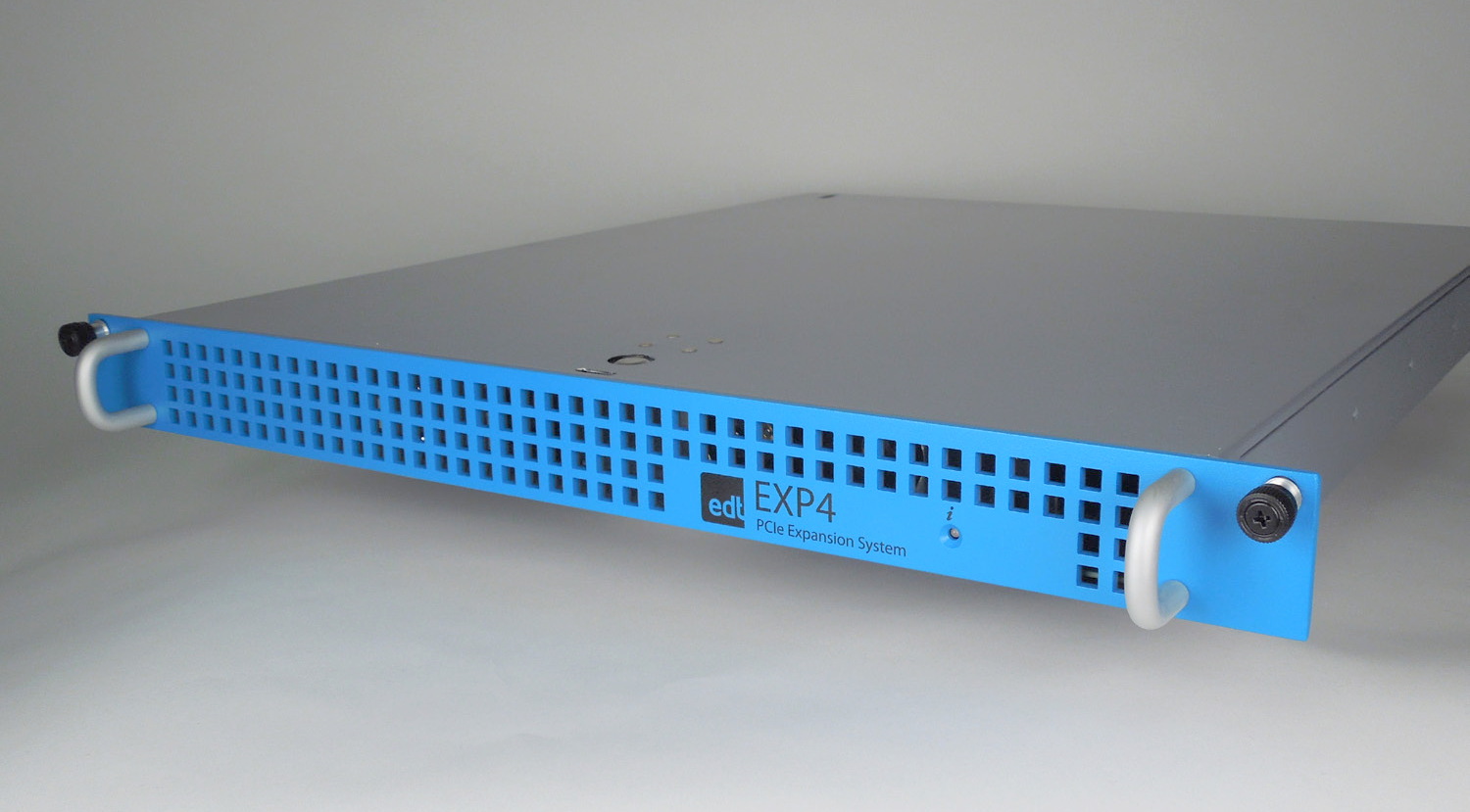

Das Gehäuse passt in ein 19 Zoll Rack und ist 20,5″ (ca. 52 cm) tief und passt somit auch in kürzere Racks. Folien inklusive.

Mit der mitgelieferten Software kann die Geschwindigkeit des Kühlgebläses angepasst werden, um den Lärm gegenüber der Kühlung anzupassen. Außerdem kann Leistung und Spannung überprüft werden.

Produktdaten

• Spezifikationen: EDT EXP4 Erweiterungssystem mit vier PCI Express 2.0 ×8 Slots
• Nutzerhandbuch: EDT EXP4 Erweiterungssystem mit vier Slots für PCI Express Erweiterungskarten
