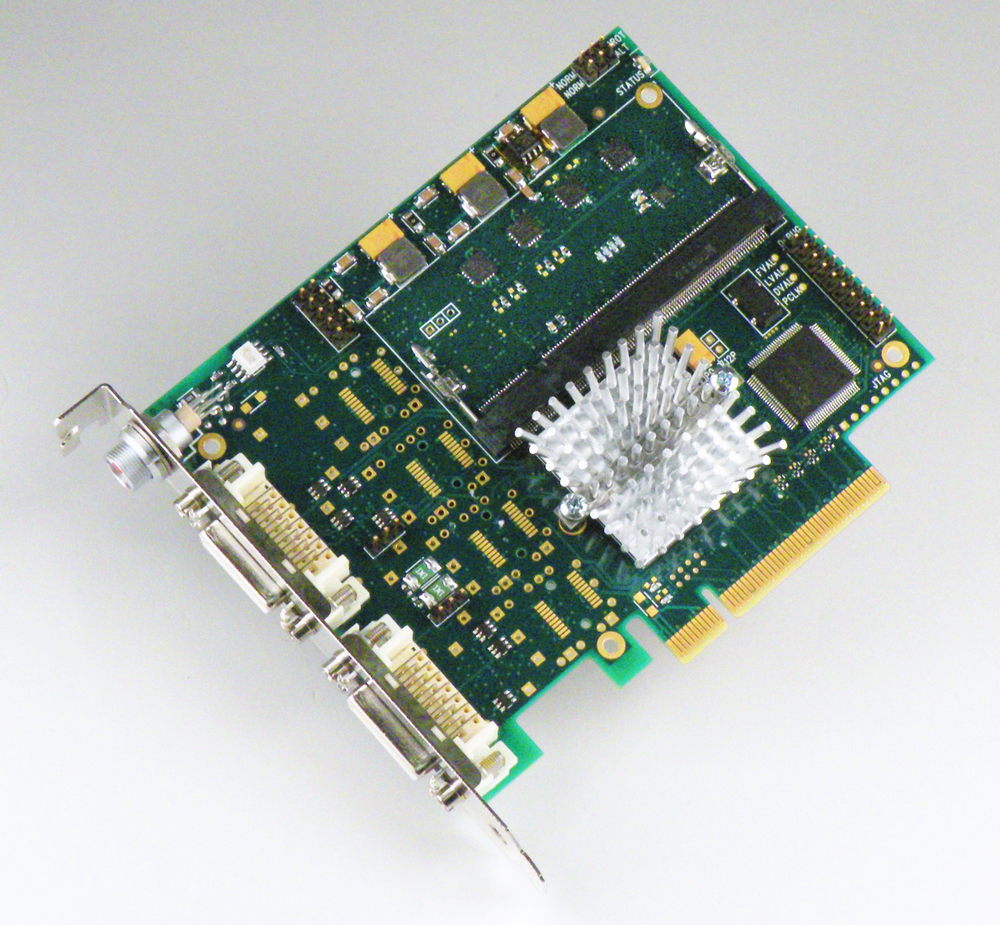

EDT PCIe8 DVa CLS Camera Link Simulator / Framegrabber

The PCIe8 DVa CLS Camera Link Simulator kann mit einem Firmware Flash zu einem PCIe8 Framegrabber konvertiert werden. Über das einfache Interface definiert ein textbasiertes Konfigurationsskript das Kamera-Timing, das simuliert werden soll. Das Board simuliert Bilddaten, so dass Anwendungen auf Fehler getestet werden können, wenn eine Kamera verbunden ist.

Bilder werden via DMA vom Host-PC übertragen: das Board hat keinen Frame-Buffer-Speicher. Alternativ können auch interne Zähler als Bildquelle verwendet werden.

UART-Befehle können aus den C-Bibliotheken programmiert werden. Linie und Frame werden über Kamerakontrolllinien getriggert.

PCI Express-Bus erforderlich, 16 oder 8 Spuren werden nicht für die Anzeige verwendet (oder ein physikalischer 8-Spur-Steckplatz, der als 4-Spur mit reduzierter maximaler Leistung verdrahtet ist). Windows und Linux Software inklusive, andere auf Nachfrage.

Dieses Produkt wird nicht länger hergestellt, aber weiterhin unterstützt. Next-Generation-Ersatz kommt bald.

Diese Karte ersetzt PCIe8 DV CLS. Aber ist abwärtskompatibel mit der alten Karte. DV Anwendungen funktionieren mit der DVa Version ohne Modifikation.

Produktdaten

• Spezifikationen: PCIe x8 Digital Video („A“ Serie) Camera Link Simulator
• Nutzerhandbuch: EDT Camera Link Simulator (CLS) Family
• Firmware Reference: Firmware Guide for Camera Link Products
• Installationsanleitung: EDT-Installationsanleitung für Board-Level-Produkte
