Gidel RCLF Remote-Kameraverbindung über Glasfaser | 2 km bis 40 km Reichweite | Stellen Sie eine Verbindung zu einer anderen RCLF her, dann zu einem beliebigen Framegrabber | Oder verbinden Sie sich direkt mit dem Gidel Hawk-Eye-CL Frame Grabber

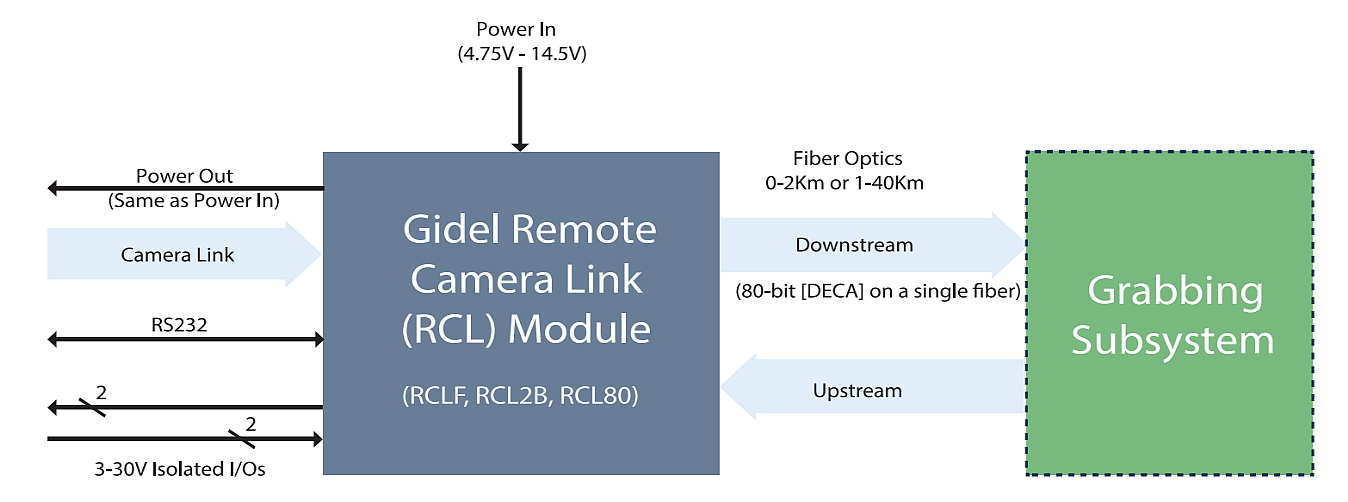

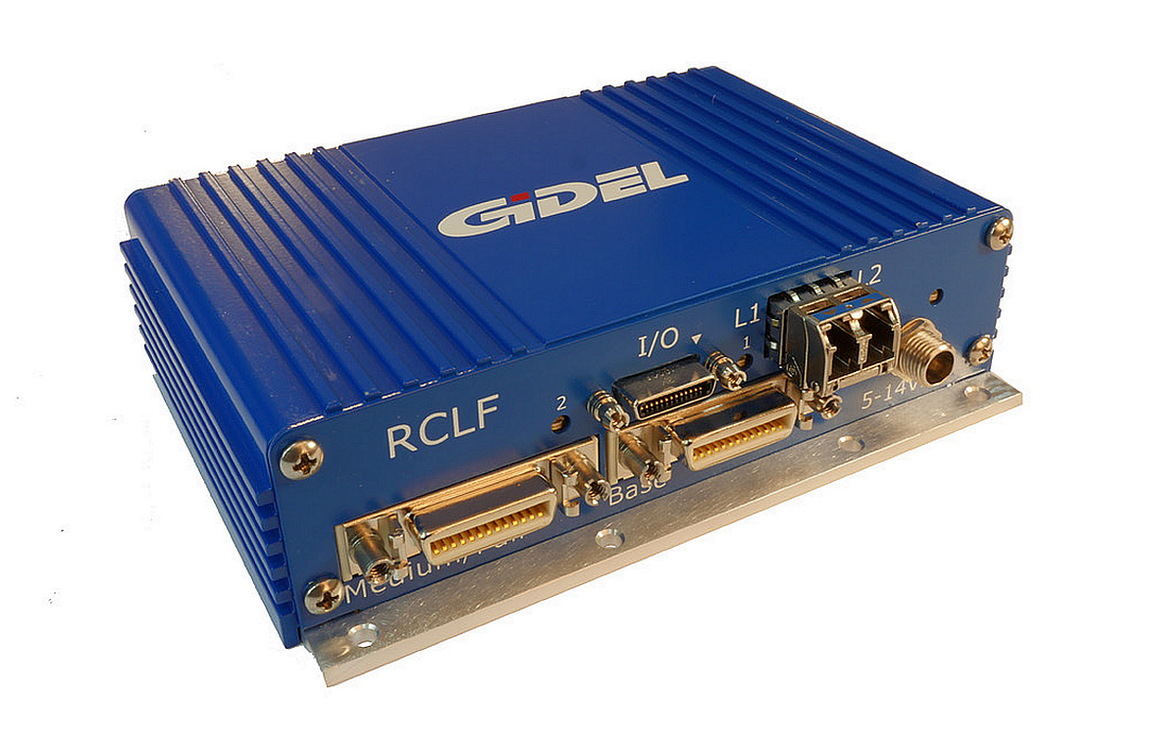

Das Remote Camera Link-Glasfaser-Erweiterungssystem (RCLF) ermöglicht die Bilderfassung von einer Remote-Kamera aus einer Entfernung von bis zu 40 km ohne Repeater. Eine Remote-Kamera ist direkt mit dem RCLF-Modul verbunden, das das Kamerabild über ein Glasfaserkabel überträgt. Am Host-Ende wird das Glasfaserkabel entweder mit einer in einem Host-Computer installierten Gidel PCIe HawkEye-CL-Framegrabber-Karte oder mit einem anderen Gidel RCLF-Modul verbunden, das mit jedem Benutzer-Framegrabber verbunden werden kann. Das RCLF unterstützt alle Camera Link-Modi, einschließlich 80-Bit-DECA, und bietet die Möglichkeit, zwei Basismodus-Kameras anzuschließen.

Die RCLF-Einheit wird durch Remote-E / A-Funktionen über das Glasfaserkabel unterstützt, darunter:

• Camera Link-Kamerasteuerleitungen zur Fernbedienung der Kamera
• Camera Link serielle Kommunikation
• Spezielle I / O-Schnittstelle für RS232 und GPIO
• Treiber und Empfänger für 3-30-V-Optokoppler

Der Gidel HawkEye-CL-Framegrabber bietet Hochgeschwindigkeits-Bild- und Videoerfassung, integrierte Echtzeit-Bildverarbeitung, viele E / A-Optionen und Synchronisation mit mehreren Kameras.

Hauptmerkmale des Gidel CamSim

• Sendestrecke ohne Umsetzer: 2 km. Kontaktieren Sie uns, um Entfernungen bis zu 40 km zu konfigurieren
• Unterstützung für alle Camera Link-Modi, einschließlich 80-Bit (DECA)
• Option zum Verbinden von zwei Camera Link-Kameras im Basismodus
• Direkte Verbindung zum Framegrabber von Gidel
• SFP+ -Käfig für die Vollduplex-Datenübertragung mit bis zu 6,25 Gbit / s über Glasfaserkabel
• Remote I / O-Funktionen, einschließlich:
  • RS232 Rx / Tx
  • 2x 3-30V Optokoppler Ausgangstreiber
  • 2x 3-30V Optokoppler-Eingangsempfänger
  • 4 Kamerasteuerleitungen und serielle Kommunikation gemäß der Camera Link-Spezifikation
  • Auslösefunktionen von Frame Grabber
• E / A-Steuerung vom Host-PC aus:
• Camera Link Serielle Kommunikation (CLSER)
• Virtual COM für RS232 und Camera Link
• Status-LEDs für Stromversorgung, Verbindungsaufbau, Übertragungsaktivität und benutzerdefinierte Funktionen

Produktdaten

• Spezifikationen: Gidel Fern Camera Link über Fiber-Optic-System (RCLF)
