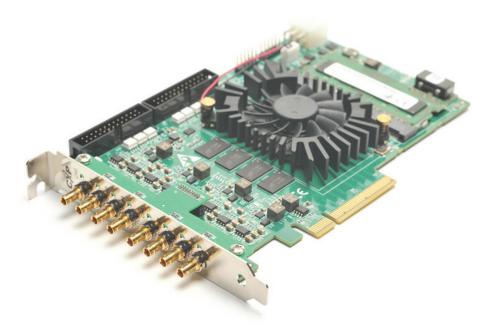

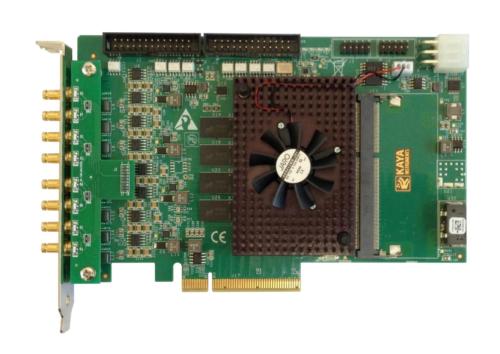

Kaya Instruments “Komodo“ CoaXPress Framegrabber | 8CH 6G CXP1

Der Komodo 8 Kanal CoaXPress™ Framegrabber kann einen Video-Stream von bis zu acht CoaXPress-Verbindungen in Einzel-, Doppel-, Vierfach- oder Achtfach-Modus empfangen. Er nimmt bis zu 2 Vierfach-Link Kameras gleichzeitig auf. Jeder Link verarbeitet Standard-CoaXPress-Bitraten von bis zu 6,25 Gbit/s. Videostreams können über das PCIe-Interface mit dem Computerspeicher verbunden und übertragen werden. GPIO ist enthalten für Maschinensteuersignale, wie z. B. Trigger, Drehgeber, Belichtungssteuerung und allgemeine I/O, die separat von der Video-Stream-Erfassung gesteuert werden können. Anschlüsse sind DIN für CoaXPress zur Kamera und Standard 100-mm-Header für allgemeine I/O. Der Upload der Videos auf einen Computer geschieht über PCIeG3 8 Lane.

Zusammengefasst bietet der 8-Kanal-Komodo CoaXpress-Framegrabber bis zu 8 6,25 Gbps-Kanäle, PCIe Gen3 x8-Interface mit bis zu 55 Gbps Durchsatz, 136 Gbps DDR3-Speicher, PoCXP-Unterstützung auf allen Kanälen, onboard Bildverarbeitung (einschließlich FFC, DeBayer, und Farbkorrektur) und ein flexibles GPIO-Interface.

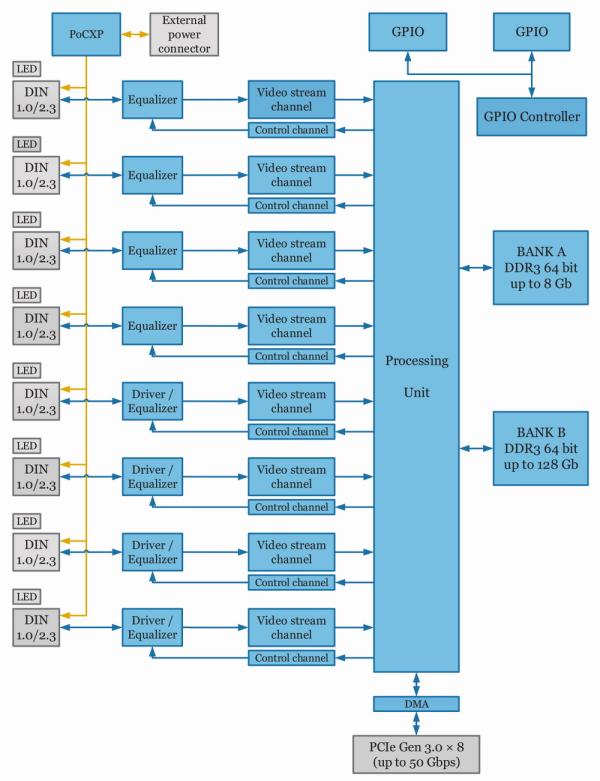

Hardware KY-FGK-801 Beschleunigerdiagramm des Kaya Komodo CoaXPress Frame Grabbers, das die Spezifikation und den Betrieb der elektronischen Elemente der Platine zeigt. — Hardware-Beschleuniger-Diagramm: Kaya KY-FGK-801 Komodo CoaXPress FPGA-Karte.

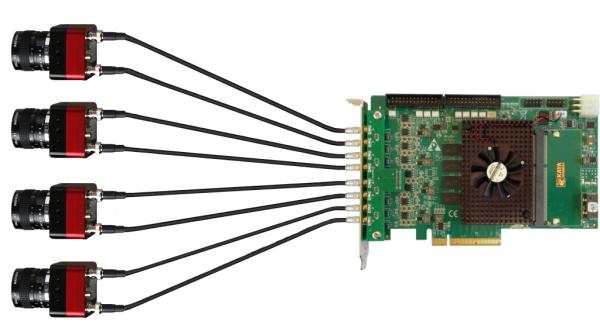

Der Komodo CoaXPress Framegrabber mit 8 Kanälen unterstützt mehrere Modi der Konfiguration und Systemtopologie. Einige davon sind in den folgenden Diagrammen dargestellt.

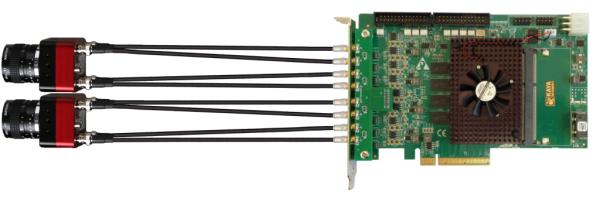

Doppelkameratopologie
