Kaya Instruments „Komodo II COF“ CXP 12G CoaXPress 2.1 über Glasfaser 4-Kanal-Framegrabber

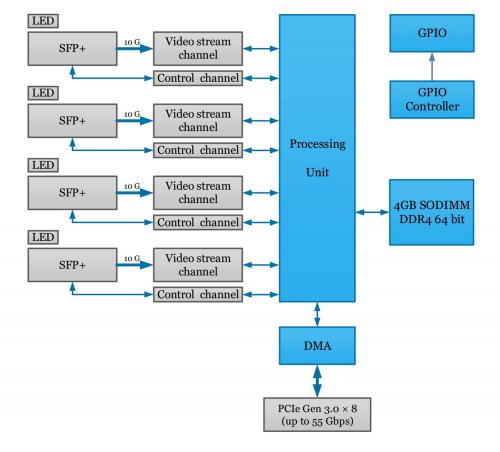

„Komodo II COF“ von Kaya Instruments ist ein CXP2 Framegrabber mit 4 optischen Transceiver-Schnittstellen zum Anschluss von CoaXPress direkt per Glasfaserkabel an den Host. Der Übertragungsrate beträgt 50G und die Schnittstelle ist PCIe Gen3 x8.

Die Boards bieten ein flexibles DDR4-Speichersystem und bis zu 50 Gbit/s über die vier optischen Schnittstellen. Eine Hochgeschwindigkeits-PCI-Express-Schnittstelle mit 8 Spuren der Generation 3.0 ermöglicht eine schnelle Datenübertragung zwischen optischen Verbindungen und dem Computerspeicher.

Ein GPIO-Anschluss ermöglicht Maschinensteuerungssignale wie Trigger, Timer, Drehgeber, Belichtungssteuerung und allgemeine I/O sowie die Videostream-Erfassung.

All diese Funktionen machen den Komodo II CXP über Glasfaser-Framegrabber ideal für eine Vielzahl von Anwendungen, darunter Netzwerkverarbeitung und -sicherheit, Computer und Speicherung, Instrumentierung, Rundfunk, Verteidigung und Luft- und Raumfahrt.

Merkmale des KY-FGF-II-COF

• 4 x CoaXPress v2.1-Glasfaserkanäle
• CoaXPress Multi-Stream – 4 Streams
• PCIe Gen3 x8 Karte halber Länge
• Flexible Maschinen-I/O:
  • 4 TTL-konfigurierbare I/Os
  • 4 konfigurierbare LVCMOS-I/Os
  • 4 LVDS-Ein- und Ausgänge
  • 4 optoisolierte Ein- und Ausgänge
  • 4 Quadraturdrehgeber
  • 4 Timer
• Integrierter Strobe-Controller
• Optische Schnittstelle mit optionaler CWDM-Unterstützung
• Übertragungsraten von bis zu 55 Gbit/s über PCIe
• Authentifizierungsgerät für Designsicherheit
• Temperatur- und Lüftersteuerung

Produktdaten

• Spezifikation: Komodo II Fiber Frame Grabber mit vier Kanälen
• Hardware-Referenz- und Installationshandbuch: Kaya Frame Grabber und Simulatoren
• Hardware-Referenz- und Installationshandbuch: Kaya Komodo II Fiber Frame Grabber (Teile-Nr. KY-FGFII)
• Benutzerhandbuch: Funktionshandbuch für Kaya Framegrabber
• Datenbuch: Kaya GPIO-Erweiterungshalterung für die Framegrabber Komodo und Predator
