Gidel Proc10M und Proc10N FPGA-Beschleunigerkarte | Stratix 10 MX und Stratix 10 NX | Proc1C Träger mit 4x QSFP28 | FMC-Tochterkarte | HBM2
Das Proc10M- und Proc10N-Modul von Gidel ist so konzipiert, dass es sowohl für Host- als auch für Embedded-Systeme eine einfache Verwendung und sofortigen Zugriff auf den leistungsfähigen Intel Stratix 10 FPGA mit HBM2-On-Chip-Speichertechnologie ermöglicht.
Die Kombination aus dem großen FPGA des Proc10M/N mit 10-facher Speicherbandbreite und 1.600 Gb/s IO ermöglicht eine Spitze Verarbeitung, Systemkompaktheit und Kostenleistung.
Der Stratix10 MX bietet 10x mehr DRAM- und eSRAM-Bandbreite als diskrete DDR4- und QDR-Speicher. Der leistungsstarke Proc10M oder Proc10N ebnet den Weg für die Umsetzung vielfältiger Innovationen und High-End-Anwendungen, darunter:
- Kompakte Broadcast- und Bildverarbeitungslösungen, die das Erfassen von Bilddaten von mehreren schnellen Sensoren und die Durchführung von Bildverbesserungen, Verarbeitung, Erkennung, Komprimierung und KI-Schlussfolgerungen ermöglichen.
- 5G und Radar, die schnelle digitale I/O-Schnittstellen und Edge-Computing wie FFTs kombinieren, um selektiv Daten zu reduzieren und über PCIe Gen3 x16 oder dedizierte Links zu entladen.
- Ultra-schneller Switch für das drahtgebundene Verkehrsmanagement mit bis zu 800G und Einzelgerätlösung für Deep Packet Inspection (DPI).
- KI-Lernen mit einer Dichte von 128 GB, der enormen Bandbreite der HBM2s und den massiven Logik- und DSP-Blöcken des FPGAs.
Mit dem Proc10M-/N-Modul, seinen Trägerkarten und der leistungsstarken Entwicklungssuite von Gidel können High-End-Lösungen innerhalb von kurzer Zeit produziert werden, wodurch die Zeit bis zur Markteinführung deutlich verkürzt und der ROI verbessert wird.

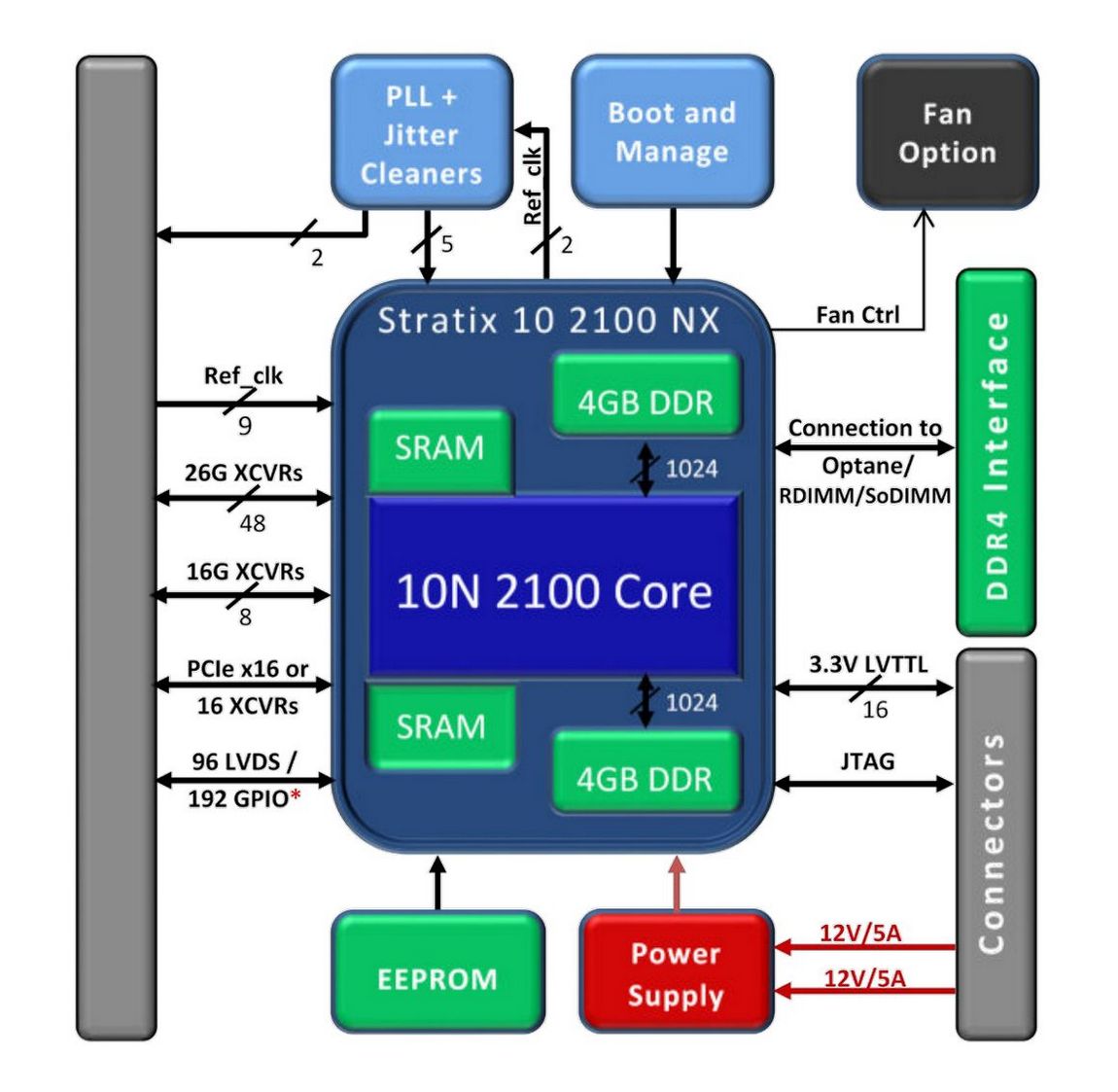

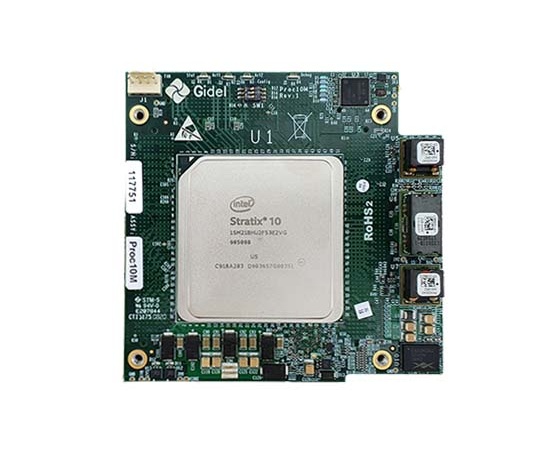

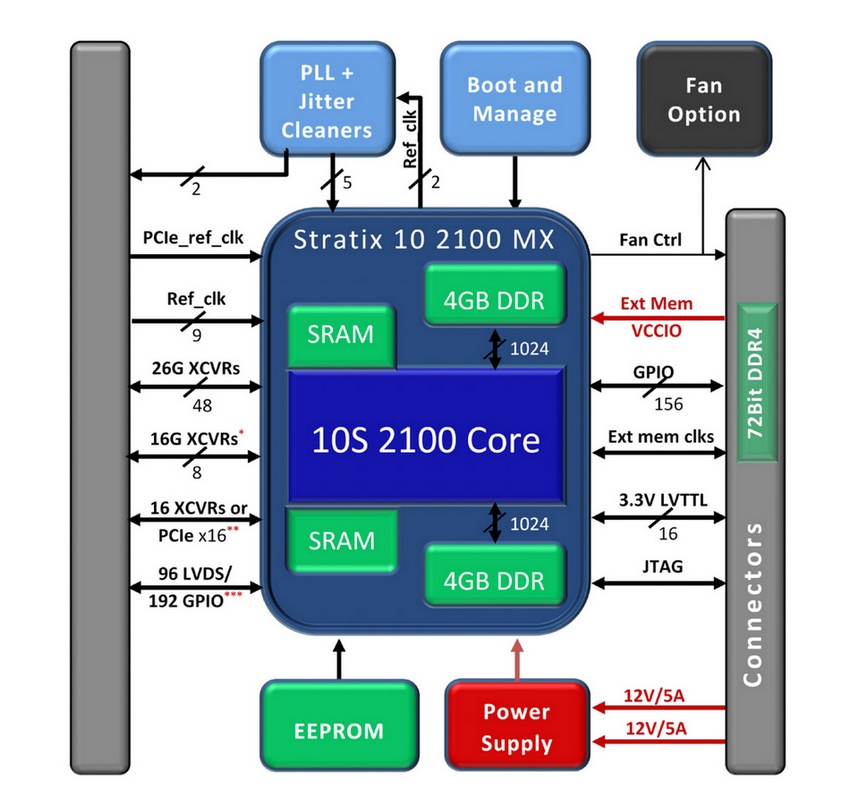

Der Intel Stratix 10 MX oder Stratix 10 NX 2100 FPGA mit seinem großen HBM2-Speicher ist mit 95 mm x 110 mm ultrakompakt und weist folgende technische Merkmale auf:
- 2.073.000 LEs
- 7.920 18 x19 MAC
- 5-Stufen-Speicherschema:
- Gesamtdurchsatz > 50TB/s
- Gesamtkapazität > 128GB
- 72 Sender-Empfänger mit Bandbreite > 1.600 Gb/s (TX+RX):
- 48 x bis zu 26 Gb/s
- 16 x bis zu 16 Gb/s oder PCIe Gen3x16
- 8 x bis zu 16Gb/s
- Option für 64 x bis zu 26 Gb/s
- 356 I/Os unterstützt:
- 16 - 3,3V IOs
- 90 - LVDS (1,6Ghz/Leitung) oder 180 GPIO
- 72 Bit DDR4-Schnittstelle oder 156 GPIO
- PLLs mit Jitter-Reiniger(100fs)
- 6 dedizierte Eingangs-Referenzclocks
- 4 Ausgangs-Referenzclocks
- Unterstützt bis zu 120W (10A @12V)
- Passive oder aktive Kühlung
Der Gidel Proc10M oder Proc10N FPGA-Beschleuniger kann als kundenspezifische Trägerkarte, Gidel-Trägerkarte, oder PCIe-Trägerkarte halber Länge, oder als FPGA Mezzanine Card FMC-Tochterkarte ausgeführt werden. Er wird vom Gidel ProcWizard über eine PCIe-Verbindung und der Entwicklungsumgebung wie folgt unterstützt:
- Gidel Entwickler-Suite. Die Gidel Developer's Suite umfasst Tools, IPs und Bibliotheken zur Leistungsoptimierung und zur Reduzierung der Entwicklungszeit von FPGA-basierten Systemen. Die IPs von Gidel umfassen Komprimierung, Datenerfassung und Echtzeitverarbeitung, Multi-Sensor-/Kamera-Erfassung und -Synchronisierung sowie eine leistungsstarke Debug-IP. Die Gidel Developer's Suite umfasst:
- Proc Dev Kit, zur automatischen Generierung von Application Support Packages (ASP). Durch die Zuordnung der Board-Ressourcen zu den Anwendungsanforderungen kann sich der Anwender auf die primären Aufgaben konzentrieren und in kürzester Zeit eine optimale Leistung erzielen. Darüber hinaus unterstützt das Kit den parallelen Zugriff mehrerer Anwendungen auf ein einzelnes FPGA, wodurch die Entwicklung weiter beschleunigt und die Zuverlässigkeit des Systems verbessert wird.
- Das ProcVision Kit ermöglicht verschiedene Framegrabbing-Varianten und die Anpassung von Software- und FPGA-Designcodes. Gidel bietet eine Lösung für das Grabben und Synchronisieren zwischen mehr als 100 Kameras. Das Kit enthält außerdem Gidels CamSim (Kamerasimulator) und CertifEye für das Debuggen und die Verifikation der Bildverarbeitungs-IPs eines FPGA.
- TotalHistory Debug-IP für praktisch unbegrenzte Sichtbarkeit von FPGA-Signalen.
Proc1C PCIe Carrier Board für den Proc10M und Proc10M
Das Proc10M-/N-Modul von Gidel, das auf Intels leistungsstarkem Stratix l0 MX HBM-FPGA basiert, ist für eine extrem leistungsfähige Erfassung und Echtzeitverarbeitung ausgelegt. Die Kombination aus HBM-Technologie, die eine 10x höhere DRAM- und eSRAM-Bandbreite und 1600 Gb/s I/O-Bandbreite ermöglicht, bietet enorme Anwendungsmöglichkeiten bei bisher unerreichter Kompaktheit und Kosteneffizienz.
Gidel bietet eine PCIe-Trägerkarte halber Länge für den Proc10M/N an, die als Standardlösung und als Referenz für die Entwicklung einer kundenspezifischen Trägerkarte entsprechend den Spezifikationen der Zielanwendung verwendet werden kann. Gidel stellt die Design-Schaltpläne des Boards und einen Design-Guide zur Verfügung.

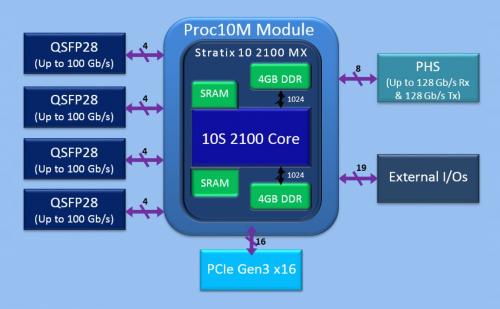

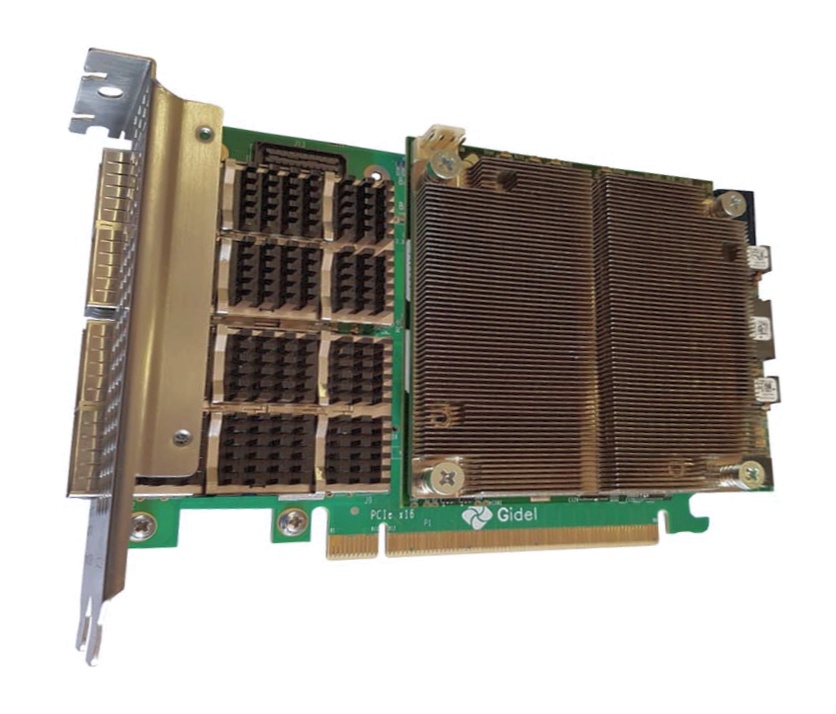

Das PCIe Gen3 x16 Proc1C Off-the-shelf Carrier Board verfügt über vier QSFP28 Ports, die jeweils 100 Gb/s Datentransfer ermöglichen. Es gibt einen PHS-Stecker für die Montage von Tochterkarten und 19 x GPIO5 für die Steuerung von Peripherie-Systemen. Der PHS bietet bis zu 128 Gb/s Rx/Tx und ermöglicht den Anschluss von z.B. 8x CoaXPress-12 Kameras.
Die Gidel Proc1C Trägerkarte verwendet nur einen der drei Proc10M/N Anschlüsse. Die zwei zusätzlichen Steckverbinder, die auf dem Proc1C-Board verfügbar sind, können pro Benutzerdesign für zusätzliche 800 Gb/s Bandbreite, RDIMM-Schnittstelle und viele zusätzliche I/Os verwendet werden.
Eine Tochterkarte, die mit CoaXPress Version 2 CXP mit 12,5 Gbps kompatibel ist, ist verfügbar, um als Ultra-Hochleistungs-Framegrabber und industrielle Bildverarbeitungs- und Digital-Imaging-Prozessorkarte zu fungieren.
Darüber hinaus bietet Gidel Dienstleistungen für die schnelle Entwicklung Trägerkarten nach kundenspezifischen Systemanforderungen an.
