BittWare XUPVV8 | Quad QSFP-DD Netzwerkschnittstelle | Xilinx UltraScale+ FPGA | 8x 100GbE | 3.8M Logikzellen, 455 MB eingebetteter Speicher | 128 GB DDR4

Das BittWare XUPVVV8 PCIe-Beschleunigerboard mit einem Xilinx UltraScale+ VU13P FPGA eignet sich hervorragend für Anwendungen mit hoher Dichte.

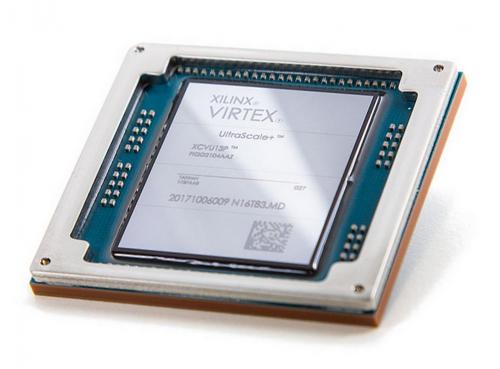

Die UltraScale+ VU13P bietet bis zu 3,8 Millionen Logikelemente. Diese Leistungsdichte erschwert das Hitzemanagement, aber BittWare löst dieses Problem mit der Viper-Plattform.

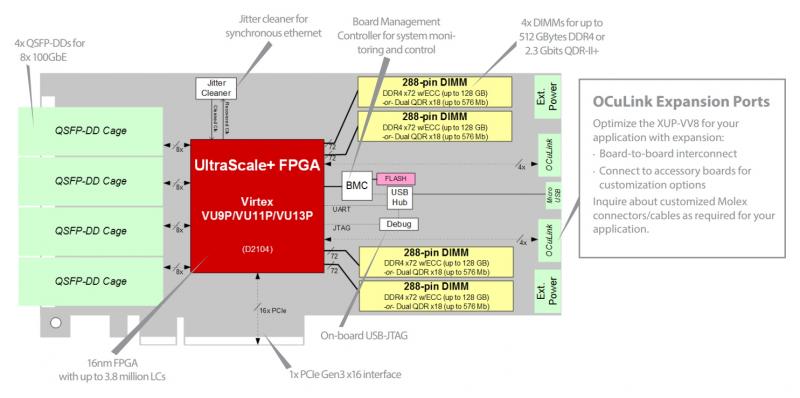

Xilinx UltraScale+ 3/4-Längen PCIe Karte

• Xilinx Virtex UltraScale+ VU9P oder VU13P
• PCIe x16-Schnittstelle mit Unterstützung von Gen1, Gen2 oder Gen3
• Vier QSFP-DD Käfige für 8x 40/100GbE oder 32x 10GbE
• Bis zu 128 GByte DDR4 mit ECC
• Boardmanagement Controller für intelligentes Plattformmanagement
• FPGA-Beispiele und vollständiger Software-Support

High-Speed-Netzwerke und I/Os

Das XUPVVV8 ist für Hochgeschwindigkeitsnetzwerke mit vier QSFP-DD-Gehäusen an der Vorderseite geeignet, die jeweils 2x 40/100GbE- oder 8x 10/25GbE-Kanäle unterstützen.

Ein Utility-Header bietet eine USB-Schnittstelle für Debugging und Programmierunterstützung.

Speicher

Die flexible Speicherkonfiguration des Boards umfasst vier DIMM-Banken, die DDR4 SDRAM und QDR unterstützen. Speicherkartenoptionen umfassen bis zu 128 GByte DDR4 mit optionalen Fehlerkorrekturcodes (ECC) oder bis zu 576 Mbit QDR-II+ (2x 288Mbit Banken x18).

Das Board verfügt auch über einen Flash-Speicher für FPGA-Bilder.

Boardmanagement Controller

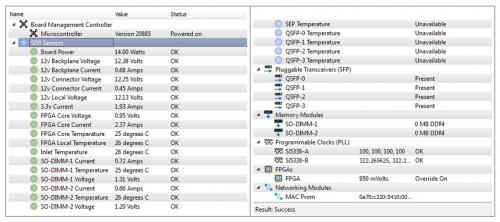

Das fortschrittliche Systemüberwachungs-Subsystem des XUPVV8 verfügt über einen Board Management Controller (BMC), der Befehle des Intelligent Platform Management Interface (IPMI) Messaging-Protokolls akzeptiert.

Die BMC-Funktionen umfassen die Steuerung von Leistung und Reset, die Überwachung von Platinensensoren, FPGA-Bootloader, Spannungsüberschreibungen, die Konfiguration von programmierbaren Clocks, den Zugriff auf I2C-Buskomponenten, Field-Upgrades und IPMI-Messaging.

Der Zugriff auf das BMC erfolgt über PCIe oder USB. Das BittWorks II Toolkit von BittWare bietet auch Dienstprogramme und Bibliotheken für die Kommunikation mit den BMC-Komponenten auf einer höheren, abstrakteren Ebene, so dass Entwickler den Zustand der Karte aus der Ferne überwachen können.

BittWorks II Werkzeugkasten

BittWare bietet mit seinen BittWorks II Software-Tools einen kompletten Software-Support für den XUPVV8. Das BittWorks II Toolkit dient als Hauptschnittstelle zwischen der BittWare-Karte und dem Host-System. Das Toolkit enthält Treiber, Bibliotheken, Dienstprogramme und Beispielprojekte für den Zugriff, die Integration und die Entwicklung von Anwendungen für das BittWare-Board.

FPGA-Beispielprojekte

BittWare bietet FPGA-Beispielprojekte an, um FPGA-Boards mit IP-Unterstützung und Integration für seine UltraScale+-Boards anzubieten. Die Beispielprojekte lassen sich leicht in die Xilinx Vivado-Tools integrieren und veranschaulichen, wie man Daten zwischen den verschiedenen Schnittstellen des Boards bewegt. Alle Beispiele stehen auf der Entwickler-Website von BittWare zum Download bereit.

Produktdaten

• Produktübersicht: XUP-VV8 PCIe FPGA-Karte. 8x 100-GbE-Netzwerkports und VU13P-FPGA
• Softwarespezifikationen: BittWorks II Toolkit. Anwendungsentwicklungssoftware für BittWare FPGA-Karten
