EDT PCI CDa | Xilinx Spartan IIE | LVDS oder RS-422

Die EDT PCI CDa-Karte bietet einen parallelen 16-Bit-Hochgeschwindigkeitskanal oder optional 16 synchrone serielle Kanäle zwischen einem externen Gerät und einem lokalen PCI-Buscomputer (oder optional eine synchrone serielle 16-Kanal-Schnittstelle*). Die Geräteschnittstelle verwendet LVDS- oder RS422-kompatible Treiber / Empfänger, die an ein FPGA (Field Programmable Gate Array) angeschlossen sind.

Der PCI-CDa verwendet DMA (Direct Memory Access) und asynchrone E / A, um Übertragungsraten von oder zu einem Speicher von bis zu 210 Megabyte pro Sekunde (beobachtet) zu erzielen. Das Hardwareprotokoll ist synchron; Das heißt, alle Daten- und Steuersignale werden mit einem Takt abgetastet, der zusammen mit den Daten- und Steuersignalen übertragen wird. Dieser Takt kann von der DMA-Schnittstelle oder dem Benutzergerät oder von beiden erzeugt werden. Alle Signale sind nach LVDS-Spezifikation (oder nach optionaler RS422-Spezifikation) differentiell.

Die PCI-CDa enthält ein vielseitiges, unkompliziertes Protokoll, es können jedoch optionale kundenspezifische Protokolle entwickelt werden.

* Für die 16-Kanal-Funktion muss auf dem CDa ein optionales Xilinx XC2S600e installiert sein und die ssd16io-Bit datei verwenden.

Produktdaten

Spezifikationen: EDT PCI CD / a. PCI-Schnittstelle für konfigurierbaren DMA und synchrone E / A
Benutzerhandbuch: EDT PCI CD / CDa. Konfigurierbare DMA-Schnittstelle für lokale PCI-Buscomputer
Nachtrag zum Benutzerhandbuch: EDT SSD8IO-MF2. Konfigurationspaket. Synchrones serielles Gerät mit 8 E / A (Multifunktion 2) zur Verwendung mit der EDT PCI CDa-Schnittstelle
Nachtrag zum Benutzerhandbuch: EDT SSD8IO-MF-Konfigurationspaket. Synchrones serielles Gerät - 8 E / A-Multifunktion
Nachtrag zum Benutzerhandbuch: EDT PCI CD. PCI-Bus-konfigurierbare DMA-Schnittstelle. Nachtrag zur 32-Bit-Parallelschnittstelle
Ergänzung zum Benutzerhandbuch: EDT PCD-8. PCI CD / CDa 8-Bit-DMA-Schnittstelle für lokale PCI-Buscomputer
Volatilitätszertifikat: EDT PCI CDa (alle Variationen und Überarbeitungen)
Installationsanleitung: EDT-Installationsanleitung für Produkte auf Platinenebene

Bitte benutzen Sie unseren FPGA Board Selector, um Ihr passendes Modell zufinden.

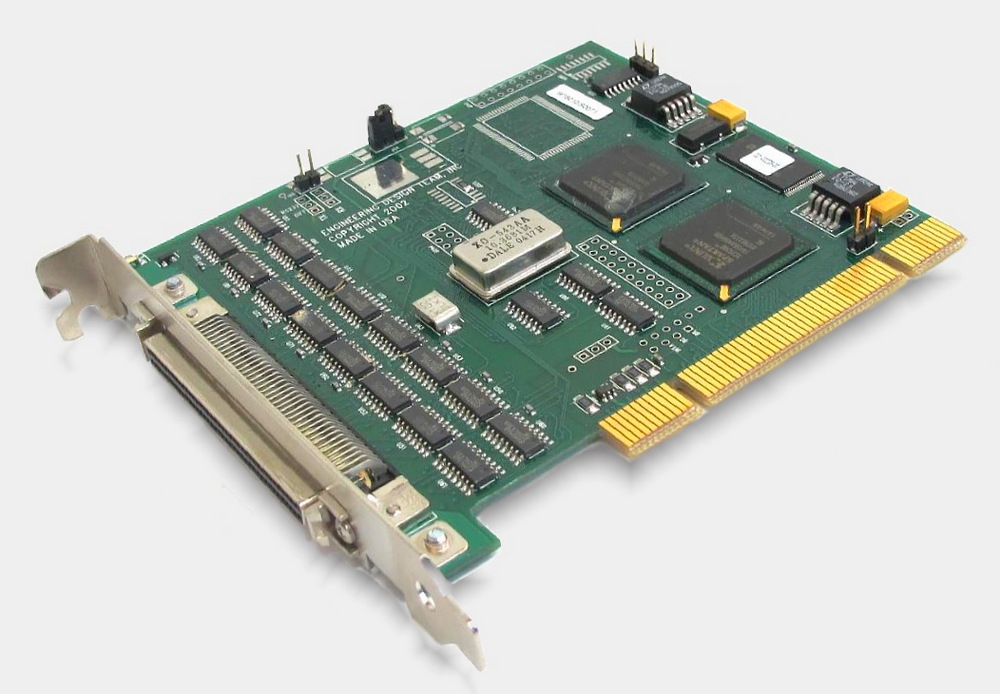

EDT PCI CDa PCI-Schnittstelle mit Xilinx Spartan IIE und schnellem DMA und synchroner E / A durch das Engineering Design Team. — EDT PCI CDa-Karte mit Xilinx Spartan IIE.
