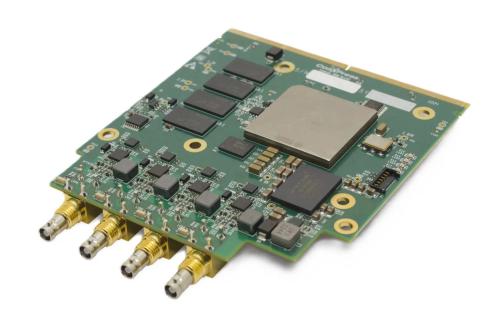

Kaya Instruments „Komodo II MXM“ 4-Kanal CXP 12G CoaXPress 2.1 Framegrabber für Laptops
„Komodo“ MXM von Kaya Instruments ist ein CoaXPress 2.1-Framegrabber mit Mobile-PCI-Express-Modul-Formfaktor für Laptops. Es verfügt über 4 Kanäle für einen Übertragungsrate von 50 Gbit/s und unterstützt PCIe Gen3 mit 8 Spuren.
Der CoaXPress 12G MXM Framegrabber „Komodo II“ von Kaya Instruments unterstützt den CoaXPress v2.1-Standard. Er empfängt Videostreams von bis zu 4 CXP-Links im Einzel-, Dual- oder Quad-Modus. Es kann auch für die gleichzeitige Aufnahme mehrerer Kameras verwendet werden. Jeder Link unterstützt Standard-CoaXPress-Bitraten von bis zu 12,5 Gbit/s.
Dieser Framegrabber entspricht dem kompakten MXM-Standard „Mobile PCI Express Module“. Er ist robust und zuverlässig und durch die vier Eckbefestigungslöcher besonders stoß- und vibrationsfest. Aufgrund dieser Eigenschaften eignet sich der Komodo II CoaXPress MXM ideal für industrielle, militärische und luft- und raumfahrttechnische Bildverarbeitungssysteme und -anwendungen.
Der Komodo II CoaXPress 12G MXM kann problemlos Videostreams über die CoaXPress-Links empfangen und über die PCIe-Schnittstelle an den Computerspeicher übertragen. Dieser MXM-Framegrabber bietet außerdem einen externen GPIO für Maschinensteuersignale wie Trigger, Timer, Drehgeber, Belichtungssteuerung und allgemeine E/A, die neben der Videostream-Erfassung gesteuert werden können. Dieser Framegrabber verwendet Standard-Micro-BNC-Anschlüsse als CoaXPress-Schnittstelle zur Kamera. Die Host-Kommunikation erfolgt über PCIe Gen3 x8 zum Hochladen und Konfigurieren von Videos.
Merkmale des KY-FGK-II-MXM
- Kleiner MXM-Formfaktor
- Unterstützung für 1 bis 4 CoaXPress-Links
- PCIe 3.0 (Gen 3) x8-Bus
- Robustes Design
- 2 GB DDR4-Framepuffer
- Kamerasteuerung und Auslöser
- Per-Link-LED-Anzeige auf der vorderen Kartenhalterung
- Flexible GPIO-Schnittstelle:
- 4 TTL-konfigurierbare E/As
- 4 LVTTL-konfigurierbare E/As
- 4 LVDS-Ein- und Ausgänge
- 4 Quadraturdrehgeber
- Integrierter Strobe-Controller
- 4 Timer
- CoaXPress 2.1-kompatibel
- Stromversorgung über CoaXPress mit 13 W pro Link
- Synchronisierung mehrerer Kameras
- Synchronisierung mehrerer Framegrabber
- Micro-BNC-Anschlüsse für CoaXPress-Links
- GUI-Schnittstelle
- Unterstützt Windows- und Linux-Betriebssysteme
- API für die Entwicklung benutzerdefinierter Anwendungen
- Plug-in-Module für Matlab, HALCON, Cognex und Labview
- Gen<i>Cam-kompatibel
- GenTL-Unterstützung
- Datenraten bis zu 12,5 Gbit/s pro Link
- Übertragungsraten von bis zu 55 Gbit/s
- Betriebsumgebungstemperaturen von -40 °C bis 85 °C
- CoaXPress Multi-Stream: 4 Streams
