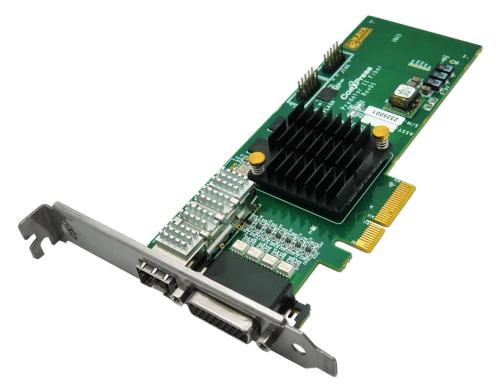

Kaya Instruments „Predator II“ 1-Kanal-CLHS-Framegrabber
Kaya Instruments „Predator“ KY-FGPII-CLHS ist ein einkanaliger Camera Link High Speed Framegrabber mit 12,5G Übertragungsrate. Die Host-Kommunikation erfolgt über PCIe Gen2 mit 4 Spuren.
Der Kaya Predator II ist ein kostengünstiger Framegrabber, der Videostreams über einen einzigen SFPT Fiber Transcend empfängt. Der Framegrabber unterstützt Standard-CLHS-Bitraten bis zu 12,5 Gbit/s. Dieser CLHS-Framegrabber eignet sich ideal für industrielle, militärische und luft- und raumfahrttechnische Bildverarbeitungssysteme.

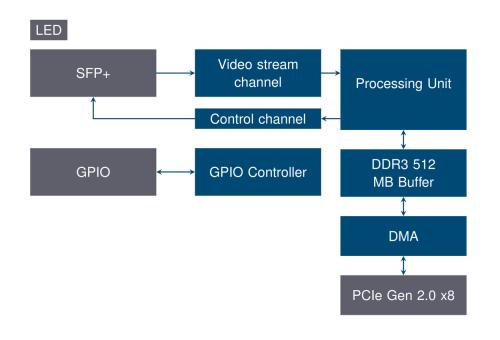

Der Predator II kann problemlos Videostreams über die Glasfaserverbindung empfangen und über die PCIe-Schnittstelle an den Computerspeicher übertragen. Dieses Produkt bietet außerdem GPIO für Maschinensteuersignale wie Trigger, Drehgeber, Belichtungssteuerung und allgemeine E/A, die neben der Videostream-Erfassung gesteuert werden können.
Der Predator II verwendet Standard-SFPT-10-Gbit/s-Transcend als Schnittstelle zur Kamera und Standard-D-Sub-Panel-Mount-Anschluss für allgemeine E/A. Der Framegrabber nutzt PCIe Gen2 x4-Verbindungen für die Kommunikation mit dem Host-PC zum Hochladen und Konfigurieren von Videos.
Funktionen
- Unterstützung für einzelne CLHS 10-Gbit/s-Glasfaserverbindungen
- Kamerasteuerung und Auslöser
- Link-LED-Anzeige auf der Kartenhalterung
- Flexible Maschinen-I/O:
- 4 TTL-konfigurierbare E/As
- 4 konfigurierbare LVCMOS-I/Os
- 2 LVDS-Eingänge
- 2 LVDS-Ausgänge
- 4 optoisolierte Ausgänge
- 4 optoisolierte Eingänge
- 4 Quadraturdrehgeber
- Integrierter Strobe-Controller
- 4 Timer
- CoaXPress V2.1-kompatibel
- Integrierte Bildverarbeitung
- Stromversorgung über CoaXPress mit 20 W pro Link
- Synchronisierung mehrerer Framegrabber
- GUI-Schnittstelle
- CoaXPress-Treiber für Loopback-Funktion
- Unterstützt Windows- und Linux-Betriebssysteme
- API zur Entwicklung benutzerdefinierter Anwendungen
- Plug-In-Module für Matlab, HALCON und Labview
- Gen<i>Cam-kompatibel
- GenTL-Unterstützung
- 4 GB Bildpuffer
- PCIe Gen2 x4 Low-Profile-PCIe-Karte
- Halterung in voller oder halber Höhe
- Datenrate bis zu 12,5 Gbit/s
- 0 °C bis 50 °C Betriebsumgebungstemperatur
Bestellcode:
KY-FGPII-CLHS
