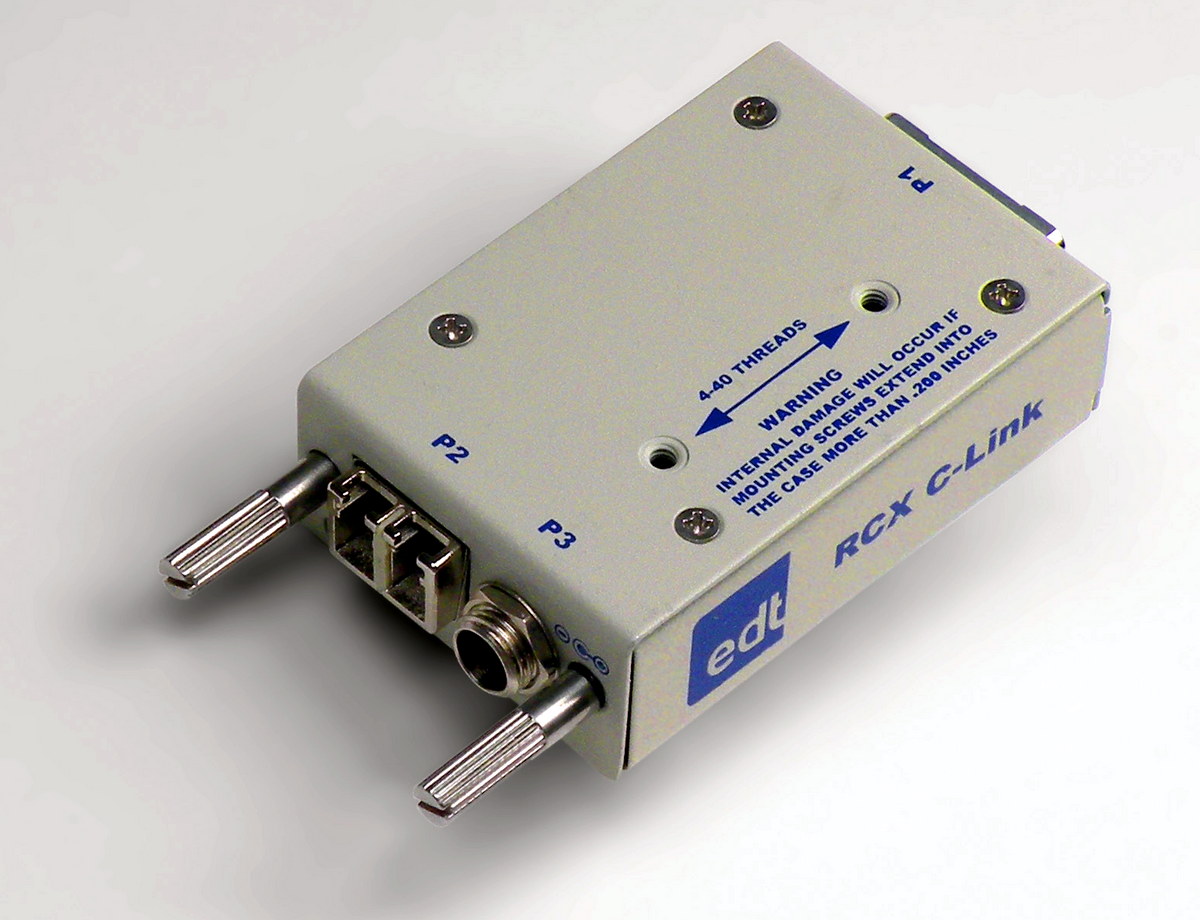

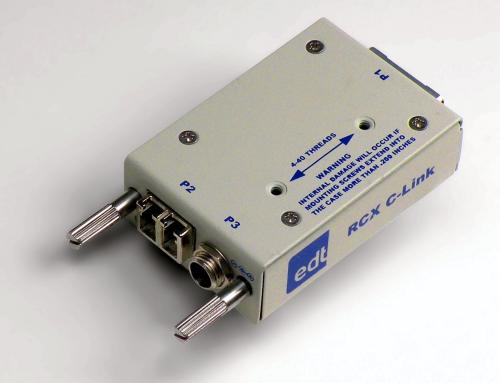

EDT RCX C-Link Camera Link Extender, Basis bis 20−85 MHz
Der VisionLink RCX ist die neueste Generation von EDT-Extendern und unterstützt den Base Mode Camera Link über den gesamten 20−85 MHz Kamerapixeltaktbereich. Das VisionLink Produkt wird für neue Projekte empfohlen. Wir werden jedoch weiterhin das RCX C-Link Produkt liefern.
Der RCX C-Link ist ein Repeater, der Camera-Link-Daten in faseroptische konvertiert. Entfernungen die erreicht werden können sind
- 300 Meter mit Standard-Transceivern
- 10 Kilometer mit Long Range Transceivern
- 100 Kilometer mit speziellen Transceivern
Der RCX C-Link wird direkt mit dem MDR-26 der Kamera verbunden und ist in der Größe vergleichbar mit einem Camera Link-Kabelanschluss. Das Modul wird dann über ein LC-Duplexfaseroptisches-Kabel verbunden. Geringe Toleranzen und Anschluss an SDR sind mit Adapterkabeln möglich.
Eine Einheit an der Kamera wird über LWL mit einer Einheit am Framegrabber verbunden. Es kann auch direkt an FOX, dem alten Basis-Modus-Bilderfassungssystem-Framegrabber von EDT angeschlossen werden.
Mehrere Extender können an viele Kameras und alle Camera Link Framegrabber für die Bilderfassung im Basis-, Medium- oder Vollmodus angeschlossen werden.
