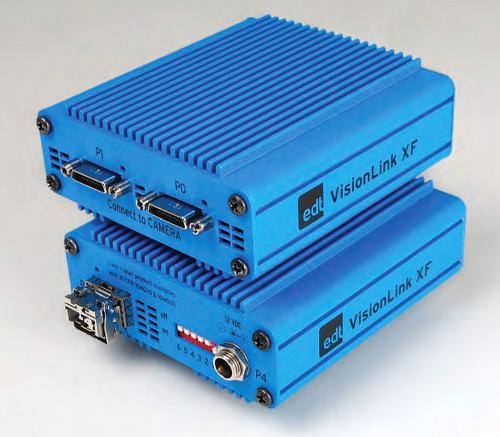

EDT VisionLink XF Camera Link Extender, Basis- bis erweiterter Vollmodus
Der VisionLink XF von Engineering Design Team unterstützt Camera Link im Basismodus bis zum erweiterten Vollmodus. Dieser Remote Extender läuft über LWL-Kabel. Der Abstand zwischen Host-Computer und Kamera kann je nach Verkabelung und den Transceivern, zwischen zehn und tausenden Metern betragen.
Datenraten bis zu 850 MB/s, Pixeltaktfrequenz zwischen 20 und 85 MHz.

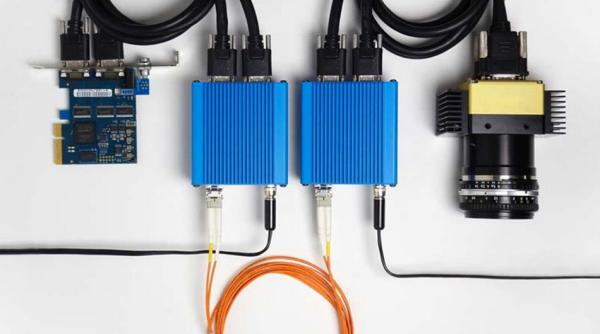

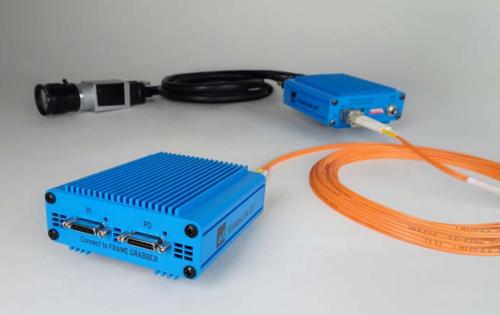

Zwei Extender zusammen verlängern die Verbindung zwischen einer Kamera und einem Framegrabber, der Camera Link-kompatibel, von EDT oder von einem Drittanbieter, sein muss. Die Verbindung zur Kamera und zum Framegrabber erfolgt über die beiden SDR26-Anschlüsse. Die beiden Extender sind über ihre jeweiligen SFP+ Transceivern verbunden.
Camera Link bietet Auslösung und serielle Schnittstelle, oder es kann optional extern über einen Lemo-Anschluss bereitgestellt werden.
Verfügbare Optionen sind:
- Extender an der Kamera:: Switchcraft / Lemo
- Extender am Framegrabber:: Switchcraft / Lemo
- Transceivers, SFP+: 850 / 1310 nm
- Kabel kompatibel mit Camera Link (1 m): 4 SDR-zu-SDR, 4 SDR-zu-MDR (oder zwei jeden Typs, abhängig von den Anschlüssen der Kamera und des Framegrabbers)
- LWL-Kabel
