Gidel RCL Remote-Kameraverbindung über Glasfaser | von bis zu 40 km Reichweite

Das Remote Camera Link-Glasfaser-Erweiterungssystem (RCL) ermöglicht die Bilderfassung von einer Remote-Kamera aus einer Entfernung von bis zu 40 km ohne Repeater. Eine Remote-Kamera ist direkt mit dem RCL-Modul verbunden, das das Kamerabild über ein Glasfaserkabel überträgt. Am Host-Ende wird das Glasfaserkabel entweder mit einer in einem Host-Computer installierten Gidel PCIe HawkEye-CL-Framegrabber-Karte oder mit einem anderen Gidel RCL-Modul verbunden, das mit jedem Benutzer-Framegrabber verbunden werden kann. Das RCL unterstützt alle Camera Link-Modi, einschließlich 80-Bit-DECA, und bietet die Möglichkeit, zwei Basismodus-Kameras anzuschließen.

Die RCL-Einheit wird durch Remote-E / A-Funktionen über das Glasfaserkabel unterstützt, darunter:

Camera Link-Kamerasteuerleitungen zur Fernbedienung der Kamera
Camera Link serielle Kommunikation
Spezielle I / O-Schnittstelle für RS232 und GPIO
Treiber und Empfänger für 3-30-V-Optokoppler

Der Gidel HawkEye-CL-Framegrabber bietet Hochgeschwindigkeits-Bild- und Videoerfassung, integrierte Echtzeit-Bildverarbeitung, viele E / A-Optionen und Synchronisation mit mehreren Kameras.

Hauptmerkmale des Gidel RCL

Sendestrecke ohne Umsetzer: 10 km. Kontaktieren Sie uns, um Entfernungen bis zu 40 km zu konfigurieren
Unterstützung für alle Camera Link-Modi, einschließlich 80-Bit (DECA)
Option zum Verbinden von zwei Camera Link-Kameras im Basismodus
Direkte Verbindung zum Framegrabber von Gidel
SFP+ -Käfig für die Vollduplex-Datenübertragung mit bis zu 12 Gbit / s über Glasfaserkabel
Remote I / O-Funktionen, einschließlich:
- RS232 Rx / Tx
- 2x 3-30V Optokoppler Ausgangstreiber
- 2x 3-30V Optokoppler-Eingangsempfänger
- 4 Kamerasteuerleitungen und serielle Kommunikation gemäß der Camera Link-Spezifikation
- Auslösefunktionen von Frame Grabber
E / A-Steuerung vom Host-PC aus:
Camera Link Serielle Kommunikation (CLSER)
Virtual COM für RS232 und Camera Link
Status-LEDs für Stromversorgung, Verbindungsaufbau, Übertragungsaktivität und benutzerdefinierte Funktionen

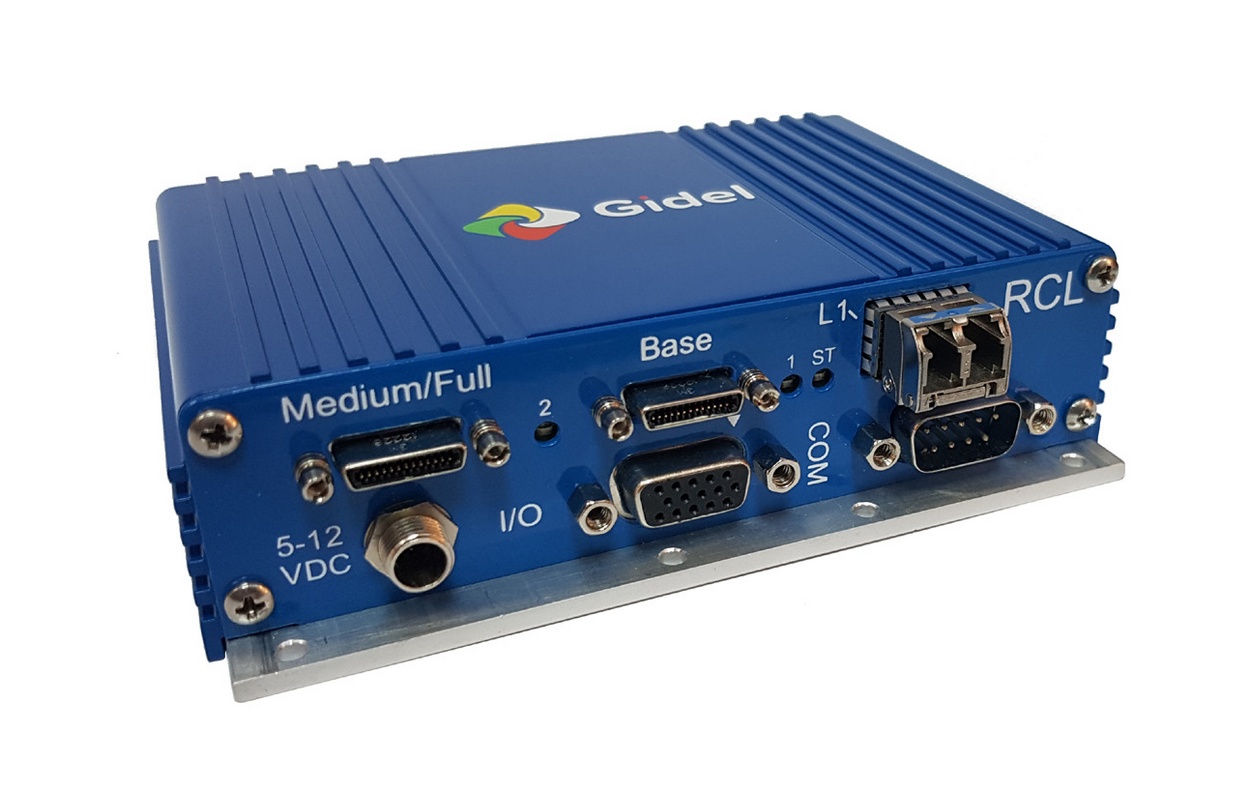

RCL - Gidel Remote Camera Link über Glasfaser mit einer Übertragungsentfernung von bis zu 40 km und Unterstützung aller Camera Link-Modi, einschließlich 80-Bit-DECA- und 2x-Basismodus-Kameras. — Gidel RCL mit Übertragungsreichweite bis zu 40 km.

Produktdaten

Spezifikationen: Gidel Fern Camera Link über Fiber-Optic-System (RCL)

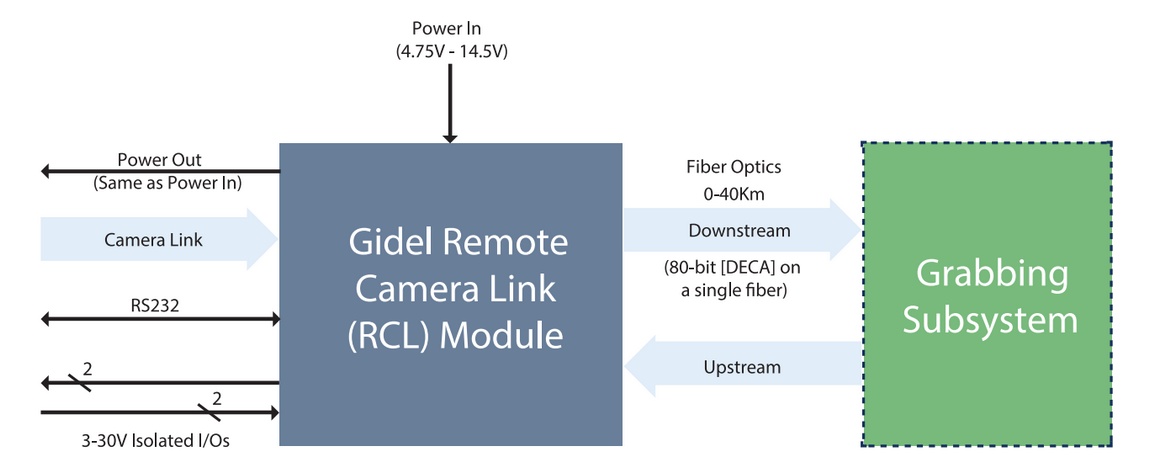

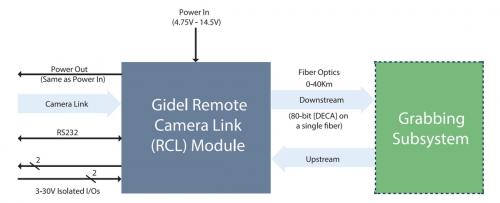

Blockdiagramm des Gidel RCL-Systems: Remote Camera over Fiber Optic System und seine Komponenten. — Systemblockdiagramm: Remote-Kamera über Glasfasersystem.

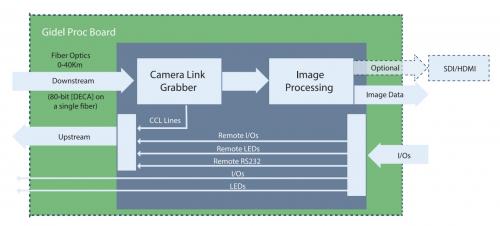

Gidel RCL Block zeigt Diagramm-Subsystem greifen basierend auf Gidel Frame Grabber und Bildverarbeitung. — Systemblockdiagramm: Grabbing-Subsystem basierend auf Gidel Frame Grabber & Processing.

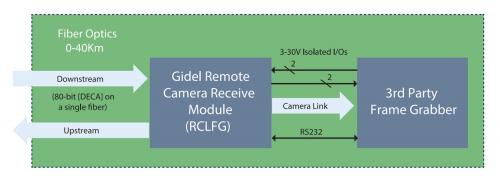

Gidel RCL system block diagram shows grabbing subsystem based on 3rd party Frame Grabber and Gidel Remote Camera Link over Fiber Optic. — Systemblockdiagramm: Grabbing-Subsystem basierend auf Frame Grabber von Drittanbietern.
