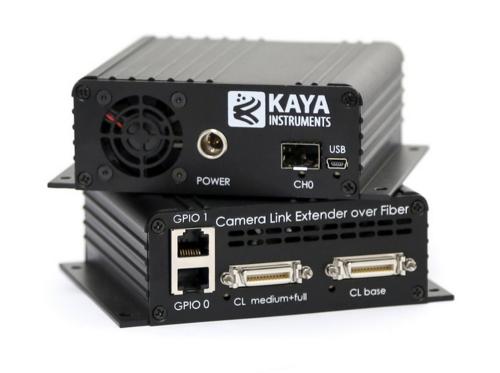

Kaya CL Range-Extender über LWL
Dieser einzelne LWL-Kabel CameraLink Range-Extender über LWL streamt hochauflösende Bilder über bis zu 10 km im Single-Modus. Im Multi-Modus können Entfernungen bis zu 400 Metern erreicht werden. Die Kamera kann mit Power over Camera Link (PoCL) mit Strom versorgt werden. Die Komponenten sind ein Komodo LWL Framegrabber und ein CameraLink zu LWL Modul. Die optische SFP+ Verbindung kann leicht ausgetauscht werden und bietet somit hohe Flexibilität. Bidirektionale Kommunikation wird über ein einzelnes LWL-Kabel mit bis zu 10,3125 Gbps erreicht, das entspricht Camera Link Full/80 bit (Deca). Optionaler industrieller Betreibstemperaturbereich zwischen -40 °C und 50 °C ist verfügbar.
Blockdiagramm des Camera Link Range-Extender über LWL
Der Camera Link Range-Extender über LWL unterstützt mehrere Konfigurationsmodi und Systemtopologien. Einige davon sind in den folgenden Diagrammen dargestellt.

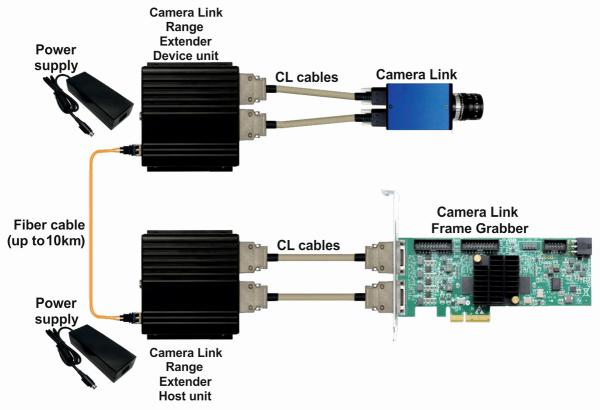

Einzelkameratopologie
- Einzel- oder Doppel-Camera-Link-Verbindungen mit einer Topologie von 6,25 Gb pro Verbindung
Produktdaten
