EHT Inductive Adder für Hochspannungs-Impulse in Lasten mit niedriger Impedanz im Nanosekundenbereich

Der EHT Inductive Adder erlaubt Hochspannungsimpulse in 50 Ohm Latenz mit Anstiegszeiten im Nanosekundenbereich. Diese Topologie hat folgende Vorteile:

Alle Ansteuerungskomponenten sind geerdet. Dadurch werden Jitter-Probleme beim Umschalten und Floating Gate-Drive-Komplexitäten vermieden.
Agilität der Impulsbreite und PRF (Impulsfolgefrequenz). Die Output-Impulse werden von den Input-Impulsen zu den Gates definiert.
Identische Module schalten alle auf dieselbe Spannung und werden gleichzeitig ausgelöst, das heißt das Design ist modular.
Mit mehr Modulen kann auf höhere Spannungen skaliert werden.
Es kann ein breiter Lastenbereich angesteuert werden.
Last und Lastspannung sind fast vollständig unabhängig.

Fallstudie, Office of Naval Research (ONR): Das Ziel ist nicht-lineare Transmission-Lines (NLTLs) anzusteuern und High-Power-Mikrowellen zu erzeugen. Es wurden 35 kV Impulse mit anpassbaren Impulsbreiten (40−100 ns) und schnellen Anstiegszeiten (11 ns) erzeugt. Kurze Impulse wurden mit einer PRF von bis zu 1 MHz gezeigt.

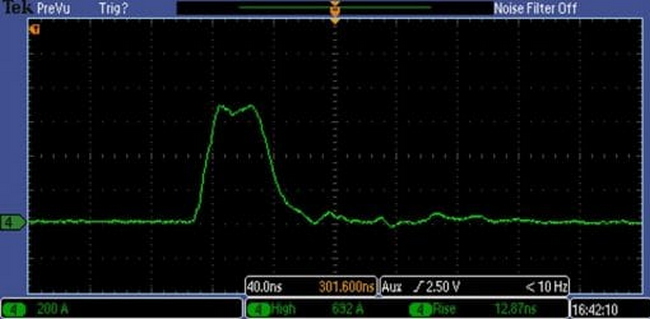

EHT Inductive Adder Signalform mit 40 ns Pulsbreite mit 11 ns Anstiegszeit für 35 kV Ausgangsimpulse in 50 Ohm (700 A) Last. — Induktive Adder-Signalform: 40 ns Impulsbreite mit 11 ns Anstiegszeit, 35 kV Ausgangsimpulse in 50 Last (700 A).

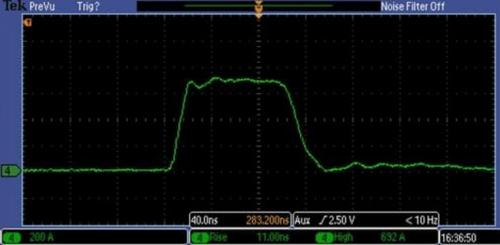

EHT Inductive Adder Signalform für 35 kV Ausgangsimpulse in 50 Ohm mit 100 ns Pulsbreite mit 11 ns Anstiegszeit. — Induktive Adder-Signalform: 100 ns Pulsbreite mit 11 ns Anstiegszeit, 35 kV Ausgangsimpulse in 50 Last (700 A).

Eine nächste Generation der Einheit wird die folgenden Spezifikationen erfüllen:Input power: 15 kW DC supply:

Eingangsleistung: 15 kW Gleichstrom
Energie pro Puls: 1,8 J bei 30 kV
Justierbare Output-Impulsbreite: 25−100 ns
Ausgangsspannung: Mindestens 30 kV in einer 50 Ω Last
Output-Anstiegszeit: 12 ns oder weniger
PRF bei 12 kW und 100 ns PW: 6 kHz
PRF bei 12 kW und 25 ns PW: 25 kHz
Arbeitszyklus: Der Pulsgeber arbeitet für mindestens 2 Sekunden kontinuierlich, einmal alle 2 Minuten

Anwendungen für Inductive Adder:Radar:

Radar
High-Power-Mikrowellen
Klystron Ansteuerung
Stripline Kicker
Pickups für Beschleuniger

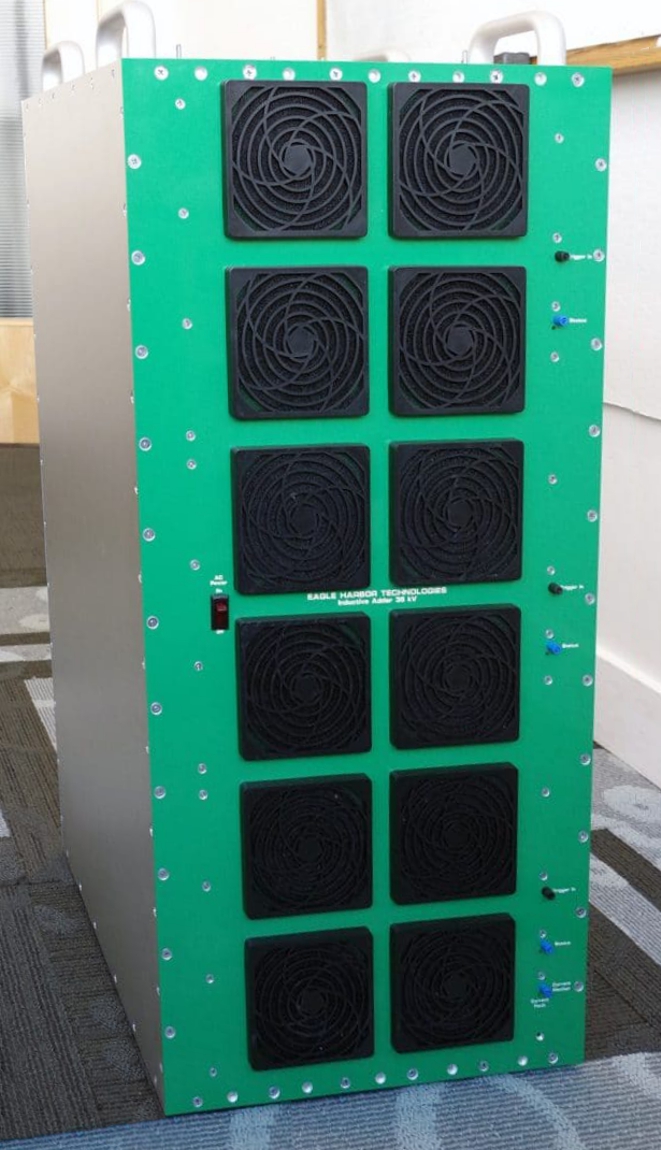

EHT Inductive Adder mit modularem Systemdesign erzeugte 40-100 ns Pulse mit schnellen 11 ns Anstiegszeiten und 35 kV Leistung. — EHT Inductive Adder: 35 kV Pulse mit 40-100 ns Pulsbreite und schnellen 11 ns Anstiegszeiten.

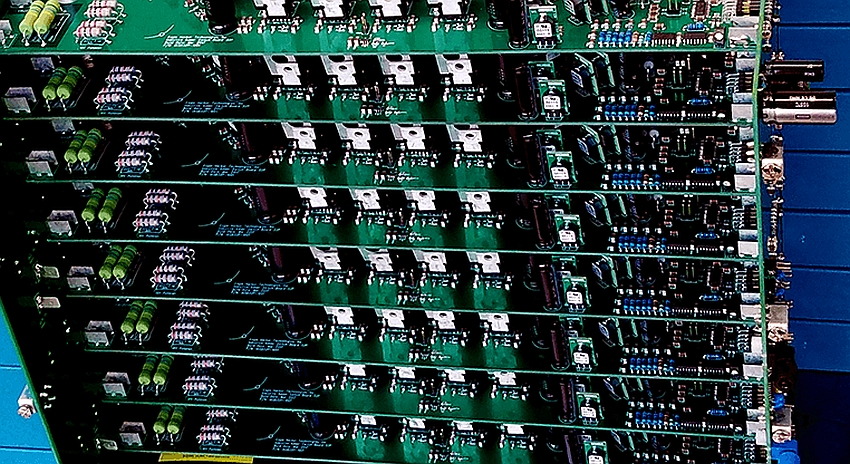

Der modulare Aufbau des induktiven Addierers von Eagle Harbor Technologies ermöglicht die Skalierung auf höhere Spannungen, die mit einer großen Bandbreite von Lasten ausgestattet sind. — EHT Inductive Adder: Modularer Aufbau ermöglicht Skalierung auf höhere Spannungen.
