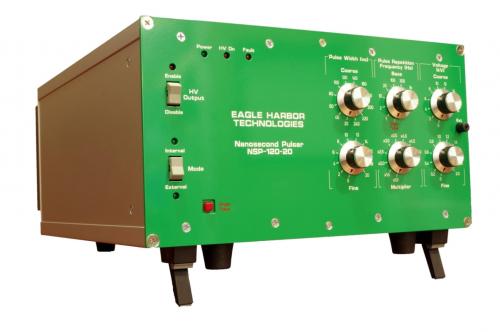

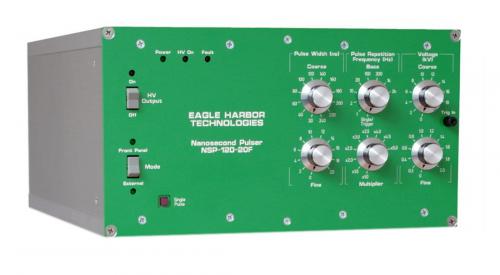

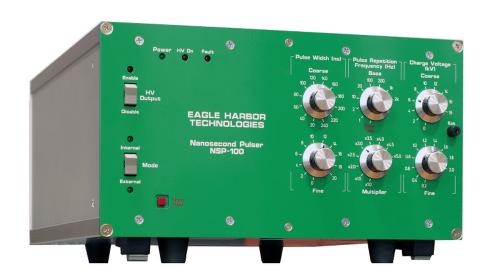

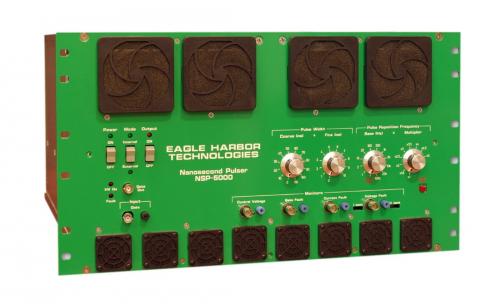

Nanosekunden-Pulsgeneratoren

Die Nanosekunden-Impulsgeber (NSP) Serie von Eagle Harbor Technologies ist in Schwach- und Starkstrom-Varianten verfügbar, damit kapazitive Lasten, wie dielektrische Barriere-Entladungen und andere Niedertemperaturplasmen einfach angesteuert werden können.

Das anwenderfreundliche Format erlaubt die kontinuierliche und unabhängige Steuerung der drei Output-Parameter durch den Anwender an der Konsole oder durch eine Glasfaser-Fernsteuerung. Einstellbereiche sind:

Spannung (Kilovolt) 0 bis 30
Impulsfolgefrequenz (kHz) 1 bis 100
Impulsbreite (Nanosekunden) 20 bis 500

Durch die Einstellungen dieser Werte erhält der Anwender eine ausgezeichnete Kontrolle mit hochpräzisem Timing.

Alle Einheiten operieren mit einer schnellen Anstiegszeit von 20 ns. Dielektrische, kapazitive Lasten variieren von 0 bis 100 A Stromabgabe.

NSPs von EHT erreichen schnelle Output-Wiederholungsraten ultra-kurzer Impulse mit hoher Spannung mit kontinuierlich variabler Output-Impulslänge. Starkstromisolation ist integriert. Die Einheiten können über ein Glasfaser-Gate gesteuert werden.

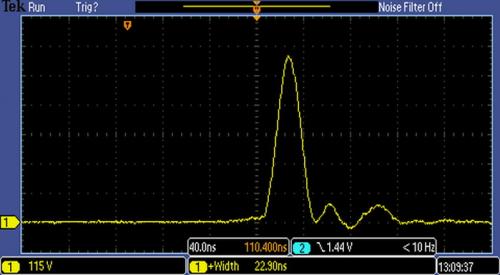

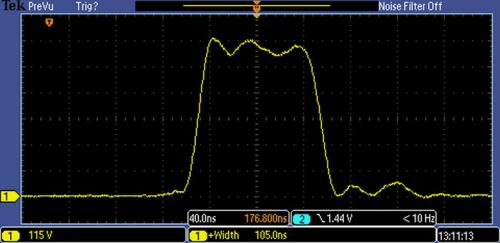

Es wird eine Rechteckwellenform erzeugt, allerdings ist die exakte Impulsform von der Ladung abhängig. Weitere Impulswellenformen können durch eine magnetische Kompressionsstufe erreicht werden.

Optionen

Bitte überlegen Sie, welche Optionen für Ihre Anwendung nötig oder sinnvoll sind. Sie können uns gerne anschreiben oder anrufen, um sie mit uns zu besprechen.

Erdungsoptionen

Potentialfreier Ausgang (kann nicht geerdet werden): Diese Option ist Standard und wird nachdrücklich empfohlen, da elektromagnetische Störungen reduziert werden, Spannungsmessungen sauberer werden und die schnellsten Anstiegszeiten erreicht werden
Positive Referenced Output: Wenn Sie einen geerdeten Impulsgeber brauchen, kann der Output intern in der Fabrik geerdet werden, so dass der Impulsgeber eine positive Spannung erzeugt
Negative Referenced Output: Wenn Sie einen geerdeten Impulsgeber brauchen, kann der Output intern in der Fabrik geerdet werden, so dass der Impulsgeber eine negative Spannung erzeugt

Preisspanne

Schwachstrommodelle kosten zwischen €25.000 und über €35.000. Starkstrommodelle kosten ab €70.000 und übersteigen bei höchster Spezifikation €160.000.

Bitte kontaktieren Sie uns für ein Angebot für Ihre Spezifikation, da jede Anfrage abhängig von den Umständen individuell bearbeitet wird.

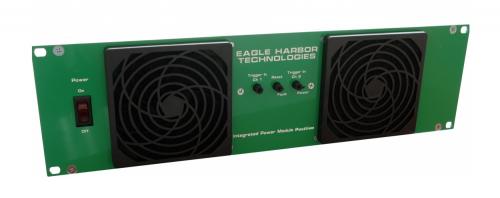

EHT Bilevel/Zweikanal-Pulsgenerator

Zwei Kanäle für Bilevel-Ausgangswellenformen | Biomedizinisches Plasma, Elektrodenantrieb, Netzvorspannung

Der EHT BDP-Zweikanal-Impulsgenerator erzeugt Hochspannungs-Rechteckimpulse für den Elektrodenantrieb, Grid-Biasing-Anwendungen und Plasmaquellen. Die beiden Kanäle können zusammen verwendet werden, um zweistufige Wellenformen zu erzeugen, oder unabhängig voneinander, um zwei separate Lasten zu treiben. Diese Einheiten sind einfach zu bedienen und ermöglichen dem Benutzer die schnelle Installation eines robusten Pulsstromsystems für Plasma- oder biomedizinische Anwendungen.

Siehe auch Bipolaren Hochspannungs-Mikrosekundenpulser.

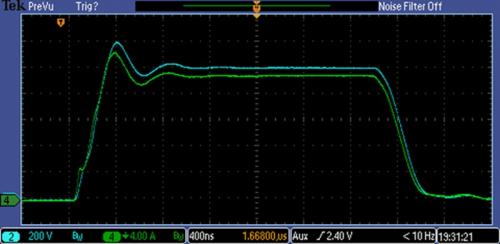

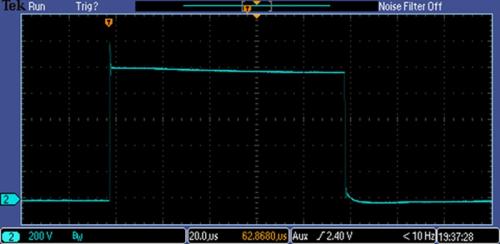

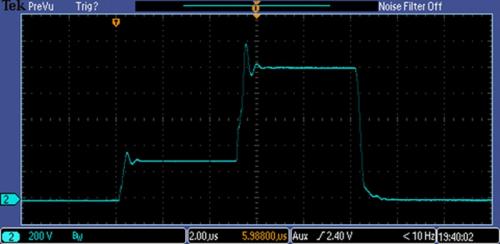

Verwenden Sie die beiden Kanäle separat oder zusammen, um zweistufige Ausgangswellenformen zu erzeugen
Unabhängige Benutzerkontrolle über Pulsbreite und Pulswiederholfrequenz
Lichtwellenleiter isolierte Torsteuerung
Überstromschutz mit Selbsthaltelogik
Betrieb mit DC-Netzteilen des Benutzers
Ausgangsspannung: 0 - 1000 V
Ausgangsstrom: 0 - 20 A
Pulsbreite: 100 ns - DC (Streckeneinstellung durch Energiespeicher und Benutzerlast)
Max. Pulswiederholfrequenz:
- 100 kHz (bis 800 V)
- 70 kHz (bis 1000 V)
Arbeitszyklus: 0 - 100 %
Steuerung: faseroptisch isoliertes externes Gate
Anzahl der Eingangskanäle: 2
Anzahl der Ausgangskanäle: 2

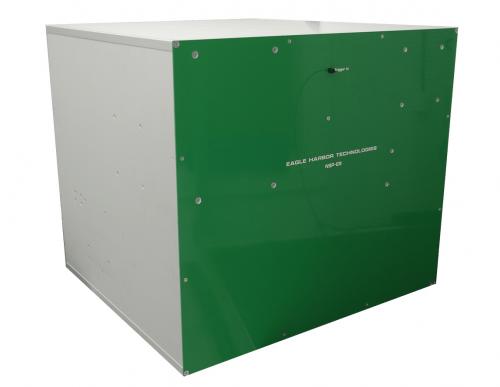

Der Spartan

Der EHT Spartan ist ein Hochleistungs-Nanosekunden-Pulsgeber, der Elektroden, kapazitive Entladungen und Gitter vorspannt, die häufig in industriellen Anwendungen wie Halbleiter, Beschleuniger, Oberflächenbehandlung oder Wasseraufbereitung verwendet werden.

Spartan bietet einstellbare Wellenformen über eine vom Benutzer gesteuerte, unabhängige Impulsfolgefrequenz, Ausgangsspannung und Impulsbreite. Diese Flexibilität ermöglicht dem Benutzer eine präzise Kontrolle industrieller Prozesse. Das Spartan-System kann direkt durch einen Glasfaserauslöser oder mit dem EHT-Controller ausgelöst werden, der mit einer Vielzahl industrieller Protokolle konfiguriert werden kann.

Die Wasserkühlung ermöglicht hohe Impulswiederholungsfrequenzen bei hohen durchschnittlichen Leistungspegeln.

Spezifikationen

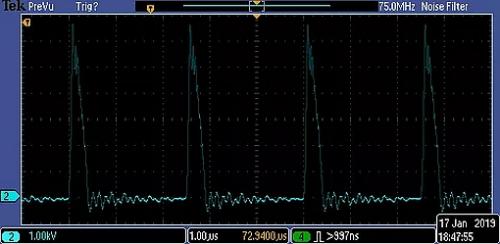

Spartan wurde entwickelt, um kapazitive Lasten effizient anzusteuern. Das System hat folgende Spezifikationen:

Ausgangsspannung: 0-8 kV (einstellbar)
Externe Gleichstromversorgung: 15 kW
Impulswiederholfrequenz: 0-400 kHz (einstellbarer Impuls zu Impuls)
Impulsanstiegszeit: <70 ns (lastabhängig)
Impulsbreite: 50-150 ns (einstellbar)

Kühlbedarf: Anlagenwasser (oder 7,5 kW und 200 kHz luftgekühlt)

Steuerung

Der EHT-Controller kann in Spartan und periphere Systeme integriert werden.

Integrierte Impulssteuerung
- Programmierbare Impulswiederholfrequenz, Anzahl der Kanäle, Phaseneinstellung
- Programmierbare Impulsbreite mit Auflösung <1 ns, Jitter <500 ps
- Programmierbarer Arbeitszyklus
- Leicht erweiterbar / anpassbar
Steuerung der externen Gleichstromversorgung
- Beliebige Anzahl von Gleichstromversorgungen über LAN-Erweiterungen für Instrumentation (LXI) oder begrenzte RS-232-Schnittstelle
- Konfigurierbare Sicherheitsparameter
  - Stromausgleich für> 1 DC-Versorgung
  - Spannungsabweichung für> 1 DC-Versorgung
  - VDC-Softstart / -stopp
Überwacht Betriebsstatus und Systemzustand mit konfigurierbarer Sensorik
- Temperatur, Kühlmittelfluss, Relaiszustände, Verriegelungen usw.
- Automatische sichere Abschaltung und Meldung über Fehlerzustände
Integrierte programmierbare Sicherheitsverriegelung
Eine einzige, rekonfigurierbare industrielle Schnittstelle zur Steuerung des gesamten Systems
Firmware aktualisierbar vor Ort
Bietet vernetzte Steuerung und Rückmeldung über gängige Industrieprotokolle

Produktspektrum

Die Spannung (kV), Impulsfolgefrequenz (kHz) und Impulsbreite (ns) der NSP Nanosekunden-Impulsgeber können kontinuierlich und unabhängig angepasst werden. Abgesehen davon teilen sie Eigenschaften der fest eingestellten Einheiten von FID GmbH, besonders der FPG-N-Reihe, bei niedrigerer Vorlaufzeit.

Im Bereich der Impulstechnik stellt Behlke Power Elektronics GmbH unter Verwendung von MOSFET- und IGBT-Technologie schnelle Hochspannungs-Halbleiterrelais her.
